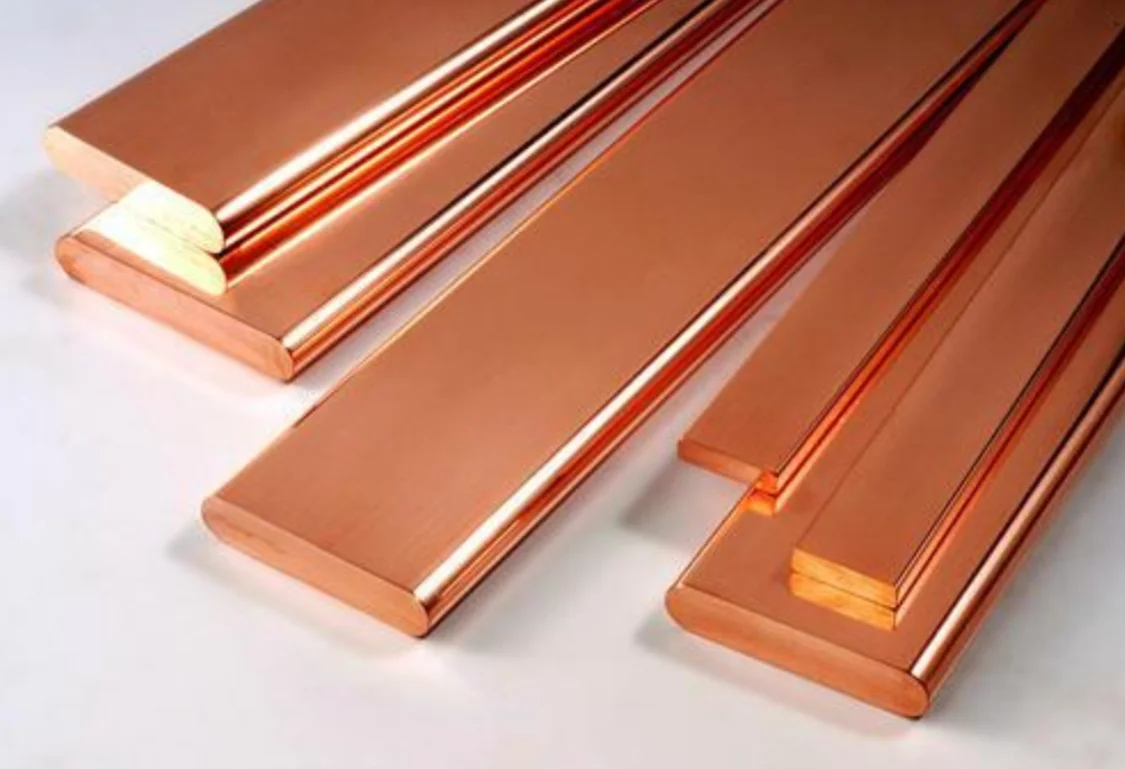

บัสบาร์ทองแดง (Copper Busbar)
บัสบาร์ทองแดง (Copper Busbar) คุณภาพสูงจาก Fuhrer คือหัวใจสำคัญของระบบการจ่ายไฟฟ้าที่มีประสิทธิภาพและปลอดภัย ผลิตจากทองแดงบริสุทธิ์ (Pure Copper) เกรด Electrolytic Tough Pitch (ETP) ที่มีความบริสุทธิ์สูงถึง 99.9% จึงมีคุณสมบัติการนำไฟฟ้าที่เป็นเลิศ (High Conductivity) ช่วยลดการสูญเสียพลังงานและความร้อนสะสมในระบบ ออกแบบมาโดยเฉพาะสำหรับใช้เป็นตัวนำและจุดรวบรวมไฟฟ้าในตู้คอนโทรล (Control Panel), ตู้ MDB (Main Distribution Board), ตู้สวิตช์เกียร์ (Switchgear) และระบบรางไฟฟ้า (Busduct/Busway)
คุณสมบัติเด่นของบัสบาร์ทองแดง Fuhrer
ผลิตภัณฑ์บัสบาร์ทองแดงจาก Fuhrer ได้รับการออกแบบและผลิตด้วยเทคโนโลยีที่ทันสมัย เพื่อตอบสนองความต้องการของอุตสาหกรรมไฟฟ้าที่ต้องการความแม่นยำและปลอดภัยสูงสุด โดยมีคุณสมบัติเด่นดังนี้
- การนำไฟฟ้าเป็นเลิศ ด้วยการใช้วัสดุทองแดงบริสุทธิ์ 99.9% ทำให้มีค่าความต้านทานไฟฟ้าต่ำมาก สามารถนำกระแสไฟฟ้าปริมาณสูงได้อย่างเต็มประสิทธิภาพ ลดความร้อนสะสมและช่วยประหยัดพลังงานในระยะยาว
- ความแข็งแรงทางกลสูง โครงสร้างของบัสบาร์มีความแข็งแรงทนทาน สามารถทนต่อแรงที่เกิดจากไฟฟ้าลัดวงจร (Short Circuit) ได้ดี ไม่บิดงอหรือเสียรูปทรงง่าย ทำให้ระบบไฟฟ้ามีความมั่นคงปลอดภัย
- การระบายความร้อนดีเยี่ยม ลักษณะที่เป็นแท่งแบน (Flat Bar) มีพื้นที่ผิวสัมผัสอากาศกว้าง ช่วยให้สามารถระบายความร้อนที่เกิดขึ้นขณะจ่ายกระแสไฟฟ้าได้ดีกว่าสายไฟแบบกลม ส่งผลให้อุปกรณ์โดยรวมมีอายุการใช้งานยาวนานขึ้น
- ติดตั้งง่ายและยืดหยุ่น สามารถดัด โค้งงอ และเจาะรูเพื่อเชื่อมต่อกับอุปกรณ์ต่างๆ ได้สะดวก ทำให้การติดตั้งในตู้คอนโทรลหรือตู้ MDB ทำได้รวดเร็วและเป็นระเบียบเรียบร้อย รองรับการขยายหรือปรับเปลี่ยนระบบในอนาคต
- ผ่านมาตรฐานสากล ผลิตและควบคุมคุณภาพตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง (เช่น IEC, NEMA) ทำให้มั่นใจได้ในคุณภาพ ความปลอดภัย และประสิทธิภาพการใช้งานที่สม่ำเสมอในทุกล็อตการผลิต
การประยุกต์ใช้งาน
ด้วยคุณสมบัติที่โดดเด่น ทำให้บัสบาร์ทองแดง Fuhrer เป็นตัวเลือกอันดับต้นๆ สำหรับวิศวกรและช่างเทคนิคมืออาชีพในการนำไปใช้งานหลากหลายประเภท
- ตู้ MDB (Main Distribution Board) ใช้เป็นตัวนำหลักในการรับและกระจายกระแสไฟฟ้าจากแหล่งจ่ายไฟไปยังวงจรย่อยต่างๆ ภายในอาคารหรือโรงงานอุตสาหกรรม
- ตู้คอนโทรล (Control Panel) และตู้สวิตช์เกียร์ (Switchgear) เป็นส่วนประกอบสำคัญในการเชื่อมต่ออุปกรณ์ป้องกัน, อุปกรณ์ควบคุมมอเตอร์ และระบบควบคุมอัตโนมัติต่างๆ
- ระบบรางไฟฟ้า (Busduct / Busway) ใช้ในระบบจ่ายไฟฟ้าขนาดใหญ่สำหรับอาคารสูง, ศูนย์ข้อมูล (Data Center), และโรงงานอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง
- อุตสาหกรรมหม้อแปลงไฟฟ้าและเครื่องกำเนิดไฟฟ้า ใช้เป็นจุดเชื่อมต่อขั้วไฟฟ้าแรงต่ำ (LV) เพื่อนำกระแสไฟฟ้าสูงออกจากระบบ
- ระบบพลังงานทดแทน เหมาะสำหรับใช้ในตู้ Combiner Box ของระบบโซลาร์เซลล์ หรือจุดเชื่อมต่อแบตเตอรี่ในระบบสำรองไฟ (UPS) และสถานีชาร์จรถยนต์ไฟฟ้า (EV Charger)
สเปคเบื้องต้นของบัสบาร์ทองแดง
Width (นิ้ว) | Thickness (นิ้ว) | Width (มิลลิเมตร) | Thickness (มิลลิเมตร) | Rated Current (Amp) | Weight (Kg) |
|---|---|---|---|---|---|
1/2″ | 1/8″ | 12.70 mm. | 3.175 mm. | 62.50 A | 1.9 |
1/2″ | 3/16″ | 12.70 mm. | 4.7625 mm | 93.75 A | 2.8 |
1/2″ | 1/4″ | 12.70 mm. | 6.35 mm. | 125.00 A | 3.7 |
5/8″ | 1/8″ | 15.875 mm. | 3.175 mm. | 70.00 A | 2.4 |
5/8″ | 3/16″ | 15.875 mm. | 4.7625 mm | 110.00 A | 3.5 |
5/8″ | 1/4″ | 15.875 mm. | 6.35 mm. | 140.00 A | 4.6 |
3/4″ | 1/8″ | 19.05 mm. | 3.175 mm. | 93.80 A | 2.8 |
3/4″ | 3/16″ | 19.05 mm. | 4.7625 mm | 140.62 A | 4.1 |
3/4″ | 1/4″ | 19.05 mm. | 6.35 mm. | 187.50 A | 5.5 |
1″ | 1/8″ | 25.40 mm. | 3.175 mm. | 125.00 A | 3.7 |
1″ | 3/16″ | 25.40 mm. | 4.7625 mm | 180.00 A | 5.5 |
1″ | 1/4″ | 25.40 mm. | 6.35 mm. | 250.00 A | 7.3 |
1″ | 3/8″ | 25.40 mm. | 9.525 mm. | 375.00 A | 10.9 |
1″ | 1/2″ | 25.40 mm. | 12.70 mm. | 500.00 A | 14.5 |
1-1/4″ | 1/8″ | 31.75 mm. | 3.175 mm. | 156.25 A | 4.7 |
1-1/4″ | 3/16″ | 31.75 mm. | 4.7625 mm | 234.37 A | 6.8 |
1-1/4″ | 1/4″ | 31.75 mm. | 6.35 mm. | 312.50 A | 9.1 |
1-1/4″ | 3/8″ | 31.75 mm. | 9.525 mm. | 460.00 A | 13.8 |
1-1/4″ | 1/2″ | 31.75 mm. | 12.70 mm. | 625.00 A | 18 |
1-1/2″ | 1/8″ | 38.10 mm. | 3.175 mm. | 187.50 A | 5.5 |
1-1/2″ | 3/16″ | 38.10 mm. | 4.7625 mm | 280.00 A | 8.2 |
| Width (นิ้ว) | Thickness (นิ้ว) | Width (มิลลิเมตร) | Thickness (มิลลิเมตร) | Rated Current (Amp) | Weight (Kg) |
|---|---|---|---|---|---|
| 1/2″ | 1/8″ | 12.70 mm. | 3.175 mm. | 62.50 A | 1.9 |
| 1/2″ | 3/16″ | 12.70 mm. | 4.7625 mm. | 93.75 A | 2.8 |
| 1/2″ | 1/4″ | 12.70 mm. | 6.35 mm. | 125.00 A | 3.7 |
| 5/8″ | 1/8″ | 15.875 mm. | 3.175 mm. | 70.00 A | 2.4 |
| 5/8″ | 3/16″ | 15.875 mm. | 4.7625 mm. | 105.00 A | 3.5 |
| 5/8″ | 1/4″ | 15.875 mm. | 6.35 mm. | 140.00 A | 4.6 |
| 3/4″ | 1/8″ | 19.05 mm. | 3.175 mm. | 93.80 A | 2.8 |
| 3/4″ | 3/16″ | 19.05 mm. | 4.7625 mm. | 140.62 A | 4.1 |
| 1-1/2″ | 1/4″ | 38.10 mm. | 6.35 mm. | 375.00 A | 10.9 |
| 1-1/2″ | 3/8″ | 38.10 mm. | 9.525 mm. | 563.00 A | 16.3 |
| 1-1/2″ | 1/2″ | 38.10 mm. | 12.70 mm. | 750.00 A | 21.8 |
| 2″ | 1/8″ | 50.80 mm. | 3.175 mm. | 250.00 A | 8.3 |
| 2″ | 3/16″ | 50.80 mm. | 4.7625 mm. | 375.00 A | 10.9 |
| 2″ | 1/4″ | 50.80 mm. | 6.35 mm. | 500.00 A | 14.5 |
| 2″ | 3/8″ | 50.80 mm. | 9.525 mm. | 750.00 A | 21.8 |
| 2″ | 1/2″ | 50.80 mm. | 12.70 mm. | 1000.00 A | 28.9 |
| 2-1/2″ | 1/4″ | 63.50 mm. | 6.35 mm. | 625.00 A | 18.2 |
| 2-1/2″ | 3/8″ | 63.50 mm. | 9.525 mm. | 938.00 A | 26.9 |
| 2-1/2″ | 1/2″ | 63.50 mm. | 12.70 mm. | 1250.00 A | 36.0 |
| 3″ | 1/4″ | 76.20 mm. | 6.35 mm. | 750.00 A | 21.9 |
| 3″ | 3/8″ | 76.20 mm. | 9.525 mm. | 1125.00 A | 32.9 |
| 3″ | 1/2″ | 76.20 mm. | 12.70 mm. | 1500.00 A | 43.8 |
| 4″ | 1/4″ | 101.60 mm. | 6.35 mm. | 1000.00 A | 29.0 |
| 4″ | 3/8″ | 101.60 mm. | 9.525 mm. | 1500.00 A | 43.6 |
สอบถามข้อมูลเพิ่มเติมและสั่งซื้อ
สำหรับลูกค้าที่สนใจผลิตภัณฑ์บัสบาร์ทองแดง Fuhrer หรือต้องการข้อมูลทางเทคนิคเพิ่มเติมเพื่อเลือกขนาดให้เหมาะสมกับโครงการของคุณ สามารถติดต่อทีมงานวิศวกรฝ่ายขายของเราได้โดยตรง เราพร้อมให้คำปรึกษาและจัดทำใบเสนอราคาที่ดีที่สุด
