ในระบบจำหน่ายไฟฟ้าแรงดันปานกลางถึงแรงสูง (MV–HV) โดยเฉพาะสายเคเบิลใต้ดิน ความมั่นใจในความเป็นฉนวนและความสมบูรณ์ของสายเคเบิลเป็นสิ่งสำคัญมาก เพื่อป้องกันการลัดวงจรหรือความเสียหายจากไฟฟ้ากระชาก การทดสอบ AC Withstand และ Partial Discharge (PD)จึงเป็นการทดสอบสำคัญที่ใช้ตรวจสอบประสิทธิภาพของฉนวนไฟฟ้าและความพร้อมของสายก่อนการใช้งานจริง

วัตถุประสงค์ของการทดสอบ

1. ตรวจสอบความแข็งแรงของฉนวนไฟฟ้า ว่าสามารถทนแรงดันไฟฟ้าสูงได้โดยไม่เกิดการทะลุ (breakdown)

2. ค้นหาความบกพร่องภายในฉนวน เช่น ช่องว่างอากาศ, ฟองอากาศ, การปนเปื้อน หรือความเสียหายจากการผลิต

3. ยืนยันความสมบูรณ์ของระบบฉนวน ก่อนการติดตั้งหรือใช้งานในระบบจำหน่าย

หลักการของการทดสอบ

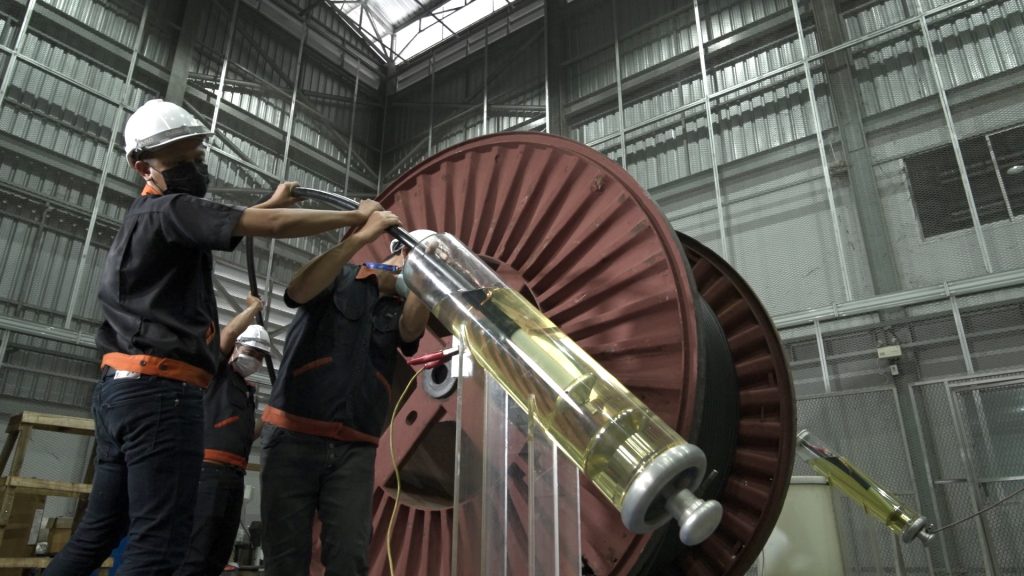

1. AC Withstand Test (แรงดันทนไฟฟ้ากระแสสลับ)

สายเคเบิลจะถูกทดสอบโดยจ่ายแรงดันไฟฟ้าสูงกว่าระดับใช้งานจริง (Overvoltage) ด้วยไฟฟ้ากระแสสลับความถี่ 50/60 Hz โดย:

• จ่ายแรงดัน 3.5 U₀ เป็นเวลา 5 นาที (U₀ คือแรงดันไฟฟ้า Phase-to-earth ที่ระบุของสายเคเบิล)

• ตัวอย่างเช่น สาย 12/20 kV จะทดสอบที่ 3.5 × 12 = 42 kV

2. Partial Discharge Test (การตรวจวัดการคายประจุบางส่วน PD)

• จ่ายแรงดันที่ 2.0 U₀ หลังจากนั้นลดแรงดันลงมาที่ 1.73 U₀

• ใช้เครื่อง PD detector ตรวจจับจุดที่มีการคายประจุ และบันทึกค่าการคายประจุภายในฉนวนในหน่วย pC (Pico-Coulomb)

เกณฑ์การตัดสิน

1. สำหรับการทดสอบ AC Withstand Test หากไม่มีการ breakdown ระหว่างทดสอบ ถือว่าผ่าน

2. สำหรับการทดสอบ Partial Discharge Test ค่าการคายประจุต้องไม่เกิน 10 pC
