ระบบไฟฟ้าในอาคารขนาดใหญ่และโรงงานอุตสาหกรรมเปรียบเสมือนเส้นเลือดใหญ่ที่หล่อเลี้ยงทุกกิจกรรมให้ดำเนินไปอย่างราบรื่น และหัวใจสำคัญที่คอยควบคุมและกระจายกระแสไฟฟ้านี้ก็คือตู้จ่ายไฟหลัก วันนี้ Fuhrer ผู้ผลิตและจัดจำหน่ายสายไฟฟ้าคุณภาพสูง จะมาแนะนำให้ทุกท่านได้ทำความรู้จักกับตู้ MDB อย่างเจาะลึก เพื่อทำความเข้าใจถึงบทบาทหน้าที่ โครงสร้างระบบการทำงานที่ถูกต้อง ตลอดจนวิธีการเลือกใช้สายไฟและอุปกรณ์ประกอบหลักที่มีความปลอดภัยสูง เพื่อลดความเสี่ยงจากอันตรายทางไฟฟ้าได้อย่างยั่งยืน

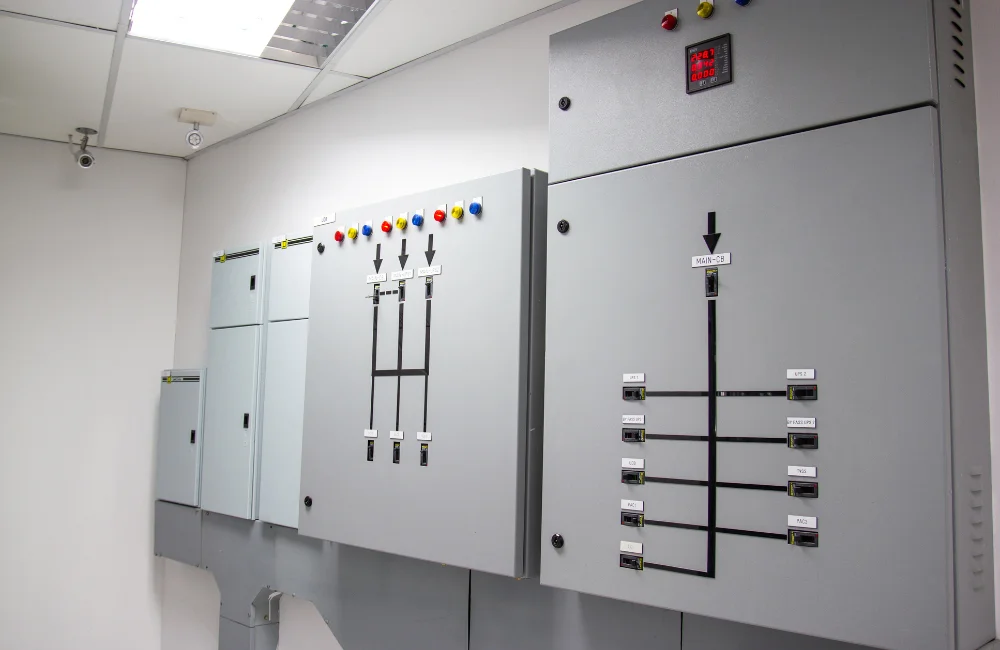

ตู้ MDB คืออะไร
ตู้ MDB ย่อมาจาก Main Distribution Board หรือที่เรียกอย่างเป็นทางการในภาษาไทยว่า “แผงสวิตช์จ่ายไฟฟ้าหลัก” หรือบางท่านอาจเรียกว่าตู้บัสบาร์หลัก คือ แผงจ่ายไฟฟ้าขนาดใหญ่ที่ทำหน้าที่รับพลังงานไฟฟ้าแรงดันต่ำ (Low Voltage) ขนาด 400/230 โวลต์ จากหม้อแปลงไฟฟ้าของการไฟฟ้านครหลวงหรือการไฟฟ้าส่วนภูมิภาค จากนั้นจึงทำการควบคุมและแจกจ่ายกระแสไฟฟ้าไปยังแผงจ่ายไฟย่อย (Sub Distribution Board หรือ SDB) และแผงสวิตช์บอร์ดประจำชั้นหรือประจำพื้นที่การทำงานภายในอาคาร
ในทางวิศวกรรมไฟฟ้าตู้ MDB ไม่ได้เป็นเพียงแค่กล่องรวมสวิตช์ปิด-เปิดไฟฟ้าธรรมดา แต่เป็นระบบควบคุมความปลอดภัยที่ได้รับการออกแบบทางวิศวกรรมอย่างละเอียดถี่ถ้วน เพื่อให้มั่นใจว่าการกระจายกระแสไฟฟ้าไปยังแผนกต่าง ๆ หรือเครื่องจักรในไลน์การผลิตจะเป็นไปอย่างต่อเนื่อง มีประสิทธิภาพ และปราศจากความเสี่ยงที่จะส่งผลกระทบต่อชีวิตและทรัพย์สินภายในองค์กร
หน้าที่สำคัญของตู้ MDB ในอาคารและโรงงานอุตสาหกรรม
การติดตั้งระบบตู้ MDB ถือเป็นมาตรฐานบังคับสำหรับอาคารสูง โรงพยาบาล ห้างสรรพสินค้า และโรงงานอุตสาหกรรม โดยสามารถสรุปหน้าที่สำคัญของตู้ไฟฟ้าหลักชนิดนี้ได้เป็น 4 ส่วนหลัก ดังต่อไปนี้
1. การรับและแจกจ่ายกำลังไฟฟ้าอย่างทั่วถึง
หน้าที่ขั้นพื้นฐานที่สุดคือการรับไฟแรงดันต่ำสายตรงจากหม้อแปลงไฟฟ้า แล้วทำหน้าที่กระจายไฟฟ้าไปยังจุดจ่ายไฟย่อยตามส่วนต่าง ๆ ของอาคาร เพื่อควบคุมและจำกัดขอบเขตการจ่ายไฟให้มีความสมดุล (Phase Balancing) ไม่ให้เกิดปัญหาไฟตกหรือไฟเกินในฝั่งใดฝั่งหนึ่ง
2. การจัดเก็บข้อมูลและแสดงสถานะการใช้ไฟฟ้า (Monitoring)
ภายในระบบตู้จ่ายไฟหลักนี้ จะมีอุปกรณ์เครื่องมือวัดค่าทางไฟฟ้าต่าง ๆ เช่น แรงดันไฟฟ้า (Voltage) กระแสไฟฟ้า (Current) กำลังไฟฟ้าจริง (Active Power) และค่าตัวประกอบกำลัง (Power Factor) เพื่อช่วยให้ผู้ดูแลระบบไฟฟ้าสามารถวิเคราะห์พฤติกรรมการใช้พลังงานและวางแผนประหยัดค่าไฟขององค์กรได้อย่างมีประสิทธิภาพ
3. การป้องกันระบบไฟฟ้าจากเหตุการณ์ไม่คาดคิด
เมื่อเกิดเหตุการณ์กระแสไฟฟ้าลัดวงจร (Short Circuit) หรือการใช้งานกระแสไฟฟ้าเกินพิกัด (Overload) อุปกรณ์ตัดตอนหรือเมนเบรกเกอร์ภายในตู้ MDB จะทำหน้าที่ตัดการเชื่อมต่อไฟฟ้าออกจากระบบอย่างรวดเร็ว เพื่อป้องกันไม่ให้อุปกรณ์ไฟฟ้าชำรุดเสียหาย และเพื่อป้องกันการเกิดอัคคีภัยจากความร้อนสะสมในสายส่งกำลัง
4. การบริหารจัดการระบบไฟฟ้าสำรองอัตโนมัติ
ในอาคารที่มีความสำคัญสูง เช่น โรงพยาบาล หรือโรงงานอุตสาหกรรมที่มีไลน์ผลิตตลอด 24 ชั่วโมงตู้ MDB มักจะทำงานควบคู่กับระบบ ATS (Automatic Transfer Switch) เพื่อสลับแหล่งจ่ายไฟฟ้าจากระบบหลักของการไฟฟ้าไปยังเครื่องกำเนิดไฟฟ้าสำรอง (Generator) ทันทีเมื่อเกิดเหตุไฟฟ้าดับ เพื่อให้ระบบไฟฟ้าดำเนินงานได้อย่างต่อเนื่องไม่มีสะดุด

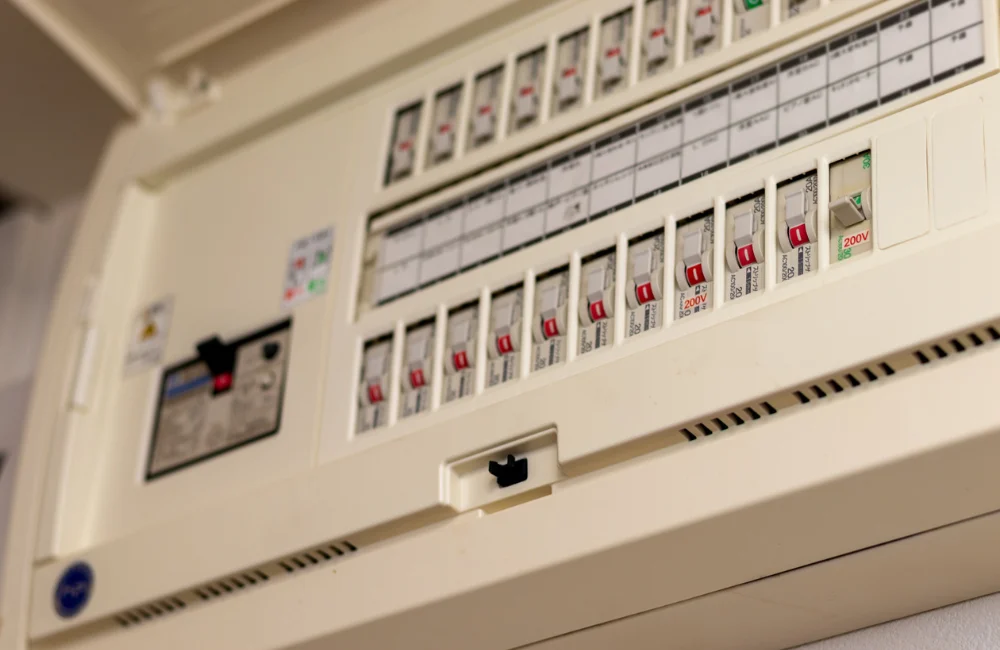

เจาะลึกส่วนประกอบภายในตู้ MDB มีอุปกรณ์อะไรบ้างที่ขาดไม่ได้?
การทำงานที่สมบูรณ์แบบของตู้ควบคุมไฟหลักเกิดจากการทำงานประสานกันของอุปกรณ์วิศวกรรมไฟฟ้าเกรดอุตสาหกรรมหลายชนิด ซึ่งส่วนประกอบหลัก ๆ ประกอบไปด้วย
โครงตู้สวิทช์บอร์ด (Enclosure) ตัวปกป้องอุปกรณ์ภายใน
โครงตู้มักทำจากแผ่นเหล็กพ่นสีกันสนิมอย่างดี มีการออกแบบให้มีพิกัดป้องกันฝุ่นและน้ำ (IP Rating) ตามความเหมาะสมของสถานที่ติดตั้ง โครงตู้นี้ต้องมีความแข็งแรง ทนทานต่อแรงกระแทกและแรงดันภายในเมื่อเกิดเหตุไฟฟ้าลัดวงจร หรือที่เรียกกันว่า ตู้บัสบาร์ เพราะเป็นจุดติดตั้งและยึดโครงข่ายตัวนำไฟฟ้าหลักของตู้ทั้งหมด
เมนเบรกเกอร์ (Main Circuit Breaker)
เป็นอุปกรณ์ตัดตอนไฟฟ้าหลักที่มีขนาดใหญ่ที่สุดในตู้ โดยทั่วไปหากเป็นตู้ MDB ขนาดใหญ่จะเลือกใช้ชนิด Air Circuit Breaker (ACB) ที่รองรับพิกัดกระแสได้สูงมาก หรือหากตู้มีขนาดรองลงมาก็จะเลือกใช้แบบ Molded Case Circuit Breaker (MCCB) ทำหน้าที่หลักในการตัดสลับกระแสไฟฟ้าทั้งหมดเมื่อเกิดเหตุผิดปกติ
ตัวนำกระแสไฟฟ้าหลัก (บัสบาร์)
สำหรับการส่งผ่านพลังงานไฟฟ้ากระแสสูงภายในตู้ เราจะไม่นิยมใช้สายไฟธรรมดาเนื่องจากข้อจำกัดด้านพื้นที่และการระบายความร้อน แต่จะเปลี่ยนมาใช้บัสบาร์ (Busbar) ซึ่งเป็นแท่งโลหะตัวนำที่ติดตั้งอยู่ภายในตู้อย่างเป็นระเบียบ ตัวนำที่นิยมใช้และมีประสิทธิภาพสูงสุดคือ บัสบาร์ทองแดง (Copper Busbar) เนื่องจากมีค่าความนำไฟฟ้าสูง ทนต่อการกัดกร่อน และมีความเหนียวทนทานต่อแรงบิดตัวทางกลเมื่อเกิดกระแสลัดวงจรสูง ๆ โดยวิศวกรผู้ออกแบบจำเป็นต้องเลือกขนาดของบัสบาร์ให้สอดคล้องกับขนาดของพิกัดแอมป์เมนเบรกเกอร์เพื่อป้องกันปัญหาระบบร้อนเกินไป
เครื่องวัดไฟฟ้า (Digital Meter)
อุปกรณ์แสดงผลพารามิเตอร์ทางไฟฟ้าแบบดิจิทัลเพื่อช่วยให้วิศวกรผู้ดูแลระบบสามารถอ่านค่าพฤติกรรมไฟฟ้าได้อย่างเรียลไทม์ และสามารถบันทึกข้อมูลเพื่อนำไปวิเคราะห์พลังงานได้
คาปาซิเตอร์แบงค์ (Capacitor Bank)
เป็นชุดอุปกรณ์ปรับปรุงค่าตัวประกอบกำลัง (Power Factor) เพื่อลดการสูญเสียกำลังไฟฟ้าในระบบ ส่งผลให้ลดภาระค่าปรับจากการไฟฟ้า และทำให้ระบบจ่ายไฟหลักทำงานได้อย่างเต็มประสิทธิภาพมากขึ้น
ข้อควรรู้ในการเลือกสายไฟหลักเข้าตู้ MDB ให้ปลอดภัยและได้มาตรฐาน
นอกเหนือจากโครงสร้าง ตู้บัสบาร์ และอุปกรณ์ตัดตอนที่มีประสิทธิภาพแล้ว อีกหนึ่งองค์ประกอบสำคัญที่จะมองข้ามไม่ได้เลยคือ “สายไฟฟ้าหลัก” (Main Feeder) ที่ทำหน้าที่เชื่อมต่อกระแสไฟฟ้าจากหม้อแปลงเข้ามายังตู้จ่ายไฟหลัก และสายไฟย่อยที่ส่งออกจากตู้ MDB ไปยังส่วนอื่น ๆ ของอาคาร
ทำไมขนาดและความทนทานของสายไฟหลักถึงวิกฤตต่อตู้ MDB
เนื่องจากสายไฟเส้นนี้ต้องทนทานต่อแรงดันไฟฟ้าสูงและรับภาระกระแสไฟฟ้าปริมาณมากอย่างต่อเนื่องตลอด 24 ชั่วโมง หากใช้สายไฟฟ้าที่ไม่มีคุณภาพหรือไม่ได้พิกัดขนาดที่ถูกต้อง (Undersized) จะเกิดความร้อนสะสมสูงจนทำให้ฉนวนหุ้มสายไฟละลาย ส่งผลให้เกิดการลัดวงจรระหว่างเฟสอย่างรุนแรง และอาจนำไปสู่การระเบิดในห้องควบคุมไฟฟ้าได้ทันที
ประเภทสายไฟยอดนิยมสำหรับระบบเชื่อมต่อตู้ MDB
- สายไฟฟ้าชนิด NYY: สายไฟชนิดยอดนิยมที่มีฉนวนและเปลือกนอกเป็น PVC หนาสองชั้น มีความแข็งแรงทนทานสูง สามารถติดตั้งได้ทั้งแบบร้อยท่อฝังดิน เดินสายบนรางเคเบิล หรือแม้กระทั่งเดินสายฝังดินโดยตรง เหมาะกับระบบจ่ายไฟทั่วไปพิกัดทนอุณหภูมิใช้งานอยู่ที่ 70 องศาเซลเซียส
- สายไฟฟ้าชนิด CV (XLPE): สายไฟฟ้ากำลังที่หุ้มด้วยฉนวน XLPE ซึ่งมีความทนทานต่ออุณหภูมิได้สูงถึง 90 องศาเซลเซียส ส่งผลให้สายไฟประเภทนี้สามารถนำกระแสไฟฟ้าได้มากกว่าสาย PVC ในขนาดหน้าตัดตัวนำที่เท่ากัน จึงเหมาะอย่างยิ่งสำหรับการเป็นสายป้อนกำลังหลักเพื่อเชื่อมต่อเข้าตู้ MDB ในจุดที่ต้องการความน่าเชื่อถือและความปลอดภัยสูงเป็นพิเศษ
แนวทางการบำรุงรักษาเชิงป้องกัน (PM) ตู้ MDB เพื่อความปลอดภัยสูงสุด
เพื่อยืดอายุการใช้งานและลดความเสี่ยงจากการชำรุดเสียหายแบบเฉียบพลัน ผู้ประกอบการควรจัดทำแผนการตรวจสอบและบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) ประจำปีอย่างต่อเนื่อง ดังนี้
- การตรวจสอบสภาพทั่วไป: ตรวจสอบรอยแตกร้าว คราบสกปรก คราบเขม่า และระบบระบายอากาศรอบ ๆ ตู้ควบคุมไฟฟ้า
- การตรวจเช็คจุดเชื่อมต่อ (Thermal Scan): ใช้กล้องถ่ายภาพความร้อนอินฟราเรดเพื่อตรวจสอบดูจุดเชื่อมต่อระหว่างสายไฟกับเบรกเกอร์ หรือรอยต่อของตัวบัสบาร์ทองแดงเพื่อค้นหาจุดที่อุณหภูมิสูงผิดปกติ ซึ่งมักเกิดจากการขันแน่นไม่ดีพอก่อนจะเกิดความร้อนสะสมจนฉนวนละลาย
- การทดสอบการทำงานของอุปกรณ์ป้องกัน: ตรวจเช็คค่าความเป็นฉนวน ทดสอบการทริปตัวของตัวตรวจจับเบรกเกอร์ และทดสอบระบบการเปิด-ปิดระบบไฟฟ้าสำรองอัตโนมัติ
คำถามที่พบบ่อยเกี่ยวกับตู้ MDB
ตู้ MDB กับ ตู้ DB (Distribution Board) มีความแตกต่างกันอย่างไร
ตู้ MDB เป็นตู้ควบคุมหลักตัวแรกที่รับไฟตรงจากหม้อแปลง และมีพิกัดกระแสขนาดใหญ่มาก ส่วนตู้ DB หรือตู้จ่ายไฟย่อย จะรับพลังงานไฟฟ้าต่อมาจากตู้ MDB อีกทอดหนึ่งเพื่อกระจายกระแสไฟฟ้าไปควบคุมระบบไฟเฉพาะพื้นที่ เช่น ประจำชั้นเรียน ประจำออฟฟิศ หรือคุมไลน์เครื่องจักรย่อย
การทำ Preventive Maintenance (PM) ตู้ MDB ควรทำบ่อยแค่ไหน
ตามมาตรฐานความปลอดภัยทางระบบไฟฟ้าสำหรับสถานประกอบการทั่วไป ควรทำความสะอาด ตรวจสอบสภาพทางกายภาพ และตรวจเช็คจุดขันแน่นขันสกรูต่าง ๆ ของระบบสายไฟและบัสบาร์ อย่างน้อยปีละ 1 ครั้ง โดยทีมวิศวกรไฟฟ้าที่มีความเชี่ยวชาญ
หากตู้ MDB เกิดความร้อนสูง (Overheating) มักมีสาเหตุหลักมาจากอะไร
ความร้อนสะสมมักเกิดขึ้นจากการขันเชื่อมต่อสายไฟฟ้าหรือจุดยึดแผ่นบัสบาร์ทองแดงที่หลวมเกินไป (Loose Connection) ส่งผลให้เกิดความต้านทานกระแสตรงจุดนั้นสูงจนเกิดความร้อนสะสม หรืออาจเกิดจากการทำงานเกินกำลังพิกัดเป็นระยะเวลานาน (Overload) รวมถึงระบบพัดลมระบายอากาศของตู้เกิดการชำรุดเสียหาย
มาตรฐานสากลที่ใช้ในการควบคุมตู้ MDB และระบบสายไฟฟ้าคืออะไร
สำหรับตู้บอร์ดและแผงสวิตช์จ่ายไฟหลักจะอ้างอิงตามมาตรฐานสากล IEC 61439 (หรือ มอก. 1436 เล่ม 2-2564 สำหรับตู้ควบคุมจ่ายไฟฟ้าในโรงงานและอาคารขนาดใหญ่ของไทย) ในส่วนของสายไฟฟ้าที่จะใช้เชื่อมต่อไปยังระบบจะต้องผลิตและทดสอบตามมาตรฐาน มอก. 11 หรือมาตรฐานสากล IEC อื่น ๆ ที่ผ่านเกณฑ์การทดสอบการลามไฟและการรับแรงดันไฟฟ้าอย่างเคร่งครัด

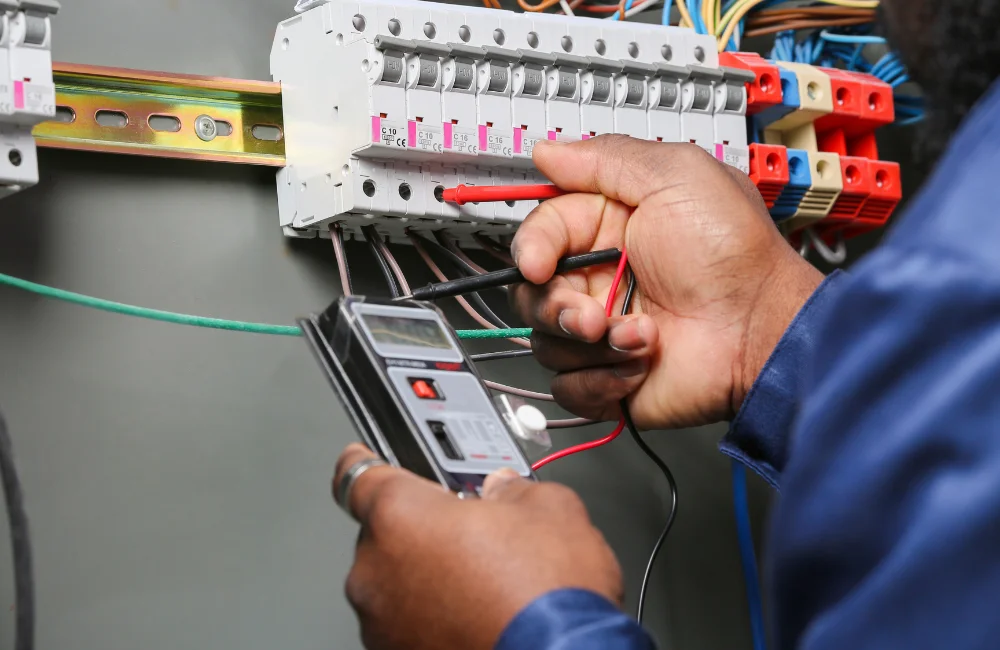

สรุปบทความ
การดูแลตู้ MDB ให้มีประสิทธิภาพและปลอดภัยสูงสุดไม่ได้ขึ้นอยู่กับอุปกรณ์ป้องกันเพียงอย่างเดียว แต่ยังครอบคลุมถึงองค์ประกอบอย่าง ตู้บัสบาร์ และการเลือกใช้สายไฟหลักคุณภาพสูงเพื่อป้องกันอันตรายจากการลัดวงจร สำหรับผู้ประกอบการท่านใดที่ต้องการความปลอดภัยอย่างรอบด้านและกำลังมองหาสายไฟฟ้าและคุณภาพสูงเพื่อใช้เชื่อมต่อระบบไฟฟ้าของท่าน Fuhrer พร้อมให้บริการทุกคำปรึกษาและจัดหาสายไฟฟ้ามาตรฐานระดับสากล ด้วยความไว้วางใจจากทั้งหน่วยงานภาครัฐและเอกชนที่ใช้ผลิตภัณฑ์ของเรามาอย่างยาวนาน
