ทำความรู้จัก สาย SAC คืออะไร เลือกใช้อย่างไรให้ปลอดภัย

ระบบจำหน่ายไฟฟ้าแรงดันกลางในพื้นที่ที่มีความท้าทายทางสภาพแวดล้อม จำเป็นต้องอาศัยสายไฟฟ้าที่มีความทนทานและปลอดภัยสูงสุด วันนี้ Fuhrer ผู้ผลิตและจัดจำหน่ายสายไฟฟ้าคุณภาพสูง จะมาแนะนำให้ทุกท่านได้รู้จักว่าสาย SAC คืออะไร มีโครงสร้างและคุณสมบัติเด่นอย่างไรบ้าง ทำไมจึงกลายเป็นตัวเลือกอันดับต้นๆ สำหรับการเดินสายไฟฟ้าทางอากาศ เจาะลึกทุกรายละเอียดที่วิศวกรและผู้ประกอบการควรรู้ เพื่อเป็นแนวทางในการเลือกใช้สายไฟให้ตอบโจทย์การใช้งาน ได้มาตรฐานความปลอดภัยระดับสากล และยกระดับประสิทธิภาพของระบบไฟฟ้าในทุกโครงการ

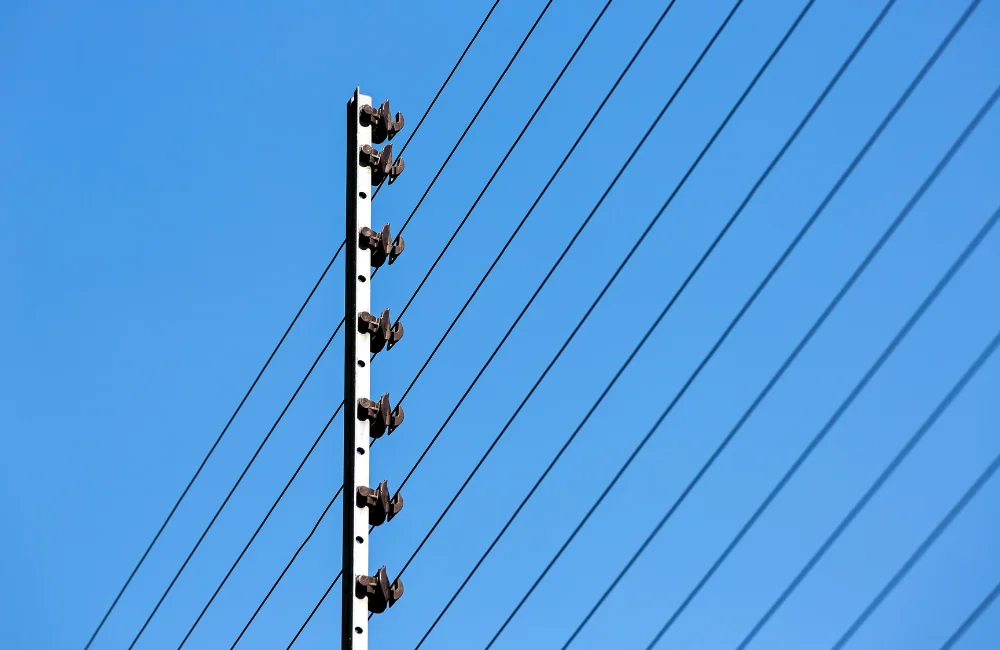

สาย SAC คืออะไร

สาย SAC (Space Aerial Cable) คือ หรือในภาษาไทยมักเรียกกันว่า สายหุ้มฉนวนระบบสเปเซอร์ (Spacer Cable) เป็นสายไฟฟ้าที่ออกแบบมาเพื่อใช้กับระบบจำหน่ายไฟฟ้าแรงดันกลาง (Medium Voltage) โดยทั่วไปจะรองรับระดับแรงดันไฟฟ้าตั้งแต่ 12 kV, 24 kV ไปจนถึง 36 kV นิยมนำมาใช้พาดบนเสาไฟฟ้าทางอากาศ โดยอาศัยอุปกรณ์ที่เรียกว่า Spacer เป็นตัวจับยึดและประคองสายไฟแต่ละเฟสให้มีระยะห่างที่เหมาะสม ป้องกันไม่ให้สายไฟมาสัมผัสกันเองเมื่อเกิดลมพายุหรือแรงสั่นสะเทือน ซึ่ง สาย SAC ถูกออกแบบมาเพื่อแก้ปัญหาของสายเปลือยที่มักเกิดการลัดวงจรเมื่อมีกิ่งไม้พาดผ่าน หรือมีสัตว์เลื้อยคลานขึ้นไปสัมผัส

โครงสร้างหลักและส่วนประกอบของสาย SAC

โครงสร้างของสาย SAC ได้รับการออกแบบตามหลักวิศวกรรมขั้นสูงเพื่อให้ทนทานต่อการจ่ายกระแสไฟแรงดันสูงและทนต่อสภาพอากาศ ประกอบด้วย 3 ชั้นหลักที่มีความสำคัญ ดังนี้

1. ตัวนำไฟฟ้า (Conductor) ชั้นในสุดของสาย SAC ทำจากอลูมิเนียมตีเกลียวอัดแน่น (Compact stranded aluminum) ซึ่งมีคุณสมบัติน้ำหนักเบาเมื่อเทียบกับทองแดง แต่ยังคงสามารถนำไฟฟ้าได้ดีเยี่ยม และรองรับแรงดึงทางกลได้สูง เหมาะสำหรับการพาดสายระยะไกล
2. ชั้นกึ่งตัวนำ (Conductor Shield) ถัดจากตัวนำอลูมิเนียม จะมีการหุ้มด้วยชั้นวัสดุกึ่งตัวนำ (Semi-conducting XLPE) ซึ่งมีหน้าที่สำคัญในการกระจายสนามไฟฟ้าให้มีความสม่ำเสมอ ลดความเครียดของสนามไฟฟ้า (Electrical Stress) ระหว่างตัวนำและฉนวน ช่วยยืดอายุการใช้งานของสาย SAC ได้อย่างมีประสิทธิภาพ
3. ชั้นฉนวน (Insulation) ชั้นนอกสุดของสาย SAC จะถูกหุ้มด้วยฉนวน Cross-linked Polyethylene (XLPE) สีดำ ซึ่งมีคุณสมบัติเด่นในเรื่องการทนความร้อนสูง ทนทานต่อสภาพอากาศ (Weather resistance) และที่สำคัญคือมีการผสมสารป้องกันรังสี UV ทำให้สายไฟไม่กรอบแตกง่ายแม้ต้องตากแดดเป็นเวลานาน

คุณสมบัติเด่นที่ทำให้สาย SAC ได้รับความนิยม

เหตุผลหลักที่การไฟฟ้าและโครงการเอกชนหลายแห่งเปลี่ยนมาเลือกใช้สาย SAC แทนสายเปลือยแบบดั้งเดิม มาจากคุณสมบัติทางวิศวกรรมที่โดดเด่นและสามารถแก้ไขปัญหาหน้างานได้อย่างตรงจุด

ความทนทานต่อทุกสภาพแวดล้อมและรังสี UV

ด้วยเปลือกฉนวน XLPE สีดำที่ได้รับการพัฒนามาเป็นพิเศษสาย SAC จึงมีความทนทานต่อสภาพอากาศร้อนจัดและรังสีอัลตราไวโอเลต (UV) จากแสงแดดได้เป็นอย่างดี ฉนวนจะไม่เสื่อมสภาพ แตก หรือหลุดร่อนง่ายเมื่อเทียบกับพลาสติกทั่วไป ทำให้มีอายุการใช้งานที่ยาวนาน คุ้มค่าต่อการลงทุนระยะยาวในระบบโครงข่ายไฟฟ้า

ความปลอดภัยสูง ลดปัญหากระแสไฟรั่ว

แม้ว่าสาย SAC จะไม่ใช่สายไฟแบบหุ้มฉนวนมิดชิด (Fully Insulated) แต่ชั้นฉนวน XLPE ก็หนาเพียงพอที่จะป้องกันการลัดวงจร (Short Circuit) แบบชั่วคราวได้ดีเยี่ยม เช่น กรณีที่มีกิ่งไม้ร่วงหล่นลงมาพาดสายไฟ หรือมีนก งู กระรอก พาดผ่านระหว่างสายไฟกับโครงสร้างเสาไฟ การใช้สาย SAC จะช่วยลดปัญหาไฟตก ไฟดับ (Trip) และลดความเสี่ยงในการเกิดประกายไฟที่อาจนำไปสู่เหตุเพลิงไหม้ป่าหรือชุมชนได้

น้ำหนักเบาและรองรับแรงดึงได้ดี

การใช้ตัวนำอลูมิเนียมทำให้สาย SAC มีน้ำหนักเบากว่าสายทองแดงอย่างมาก ส่งผลดีต่อการออกแบบโครงสร้างเสาไฟฟ้าที่ไม่ต้องรับน้ำหนักบรรทุก (Dead load) มากเกินไป นอกจากนี้ การตีเกลียวอลูมิเนียมแบบอัดแน่นยังช่วยให้สายไฟมีความแข็งแรง ทนต่อแรงดึง (Tensile strength) ระหว่างการติดตั้งพาดสายได้อย่างยอดเยี่ยม

ความแตกต่างระหว่างสาย SAC กับสายไฟฟ้าประเภทอื่นๆ

เพื่อให้เห็นภาพที่ชัดเจนยิ่งขึ้น ว่าสาย SAC คือ อะไร และมีความโดดเด่นอย่างไร จำเป็นต้องนำไปเปรียบเทียบกับสายไฟฟ้าแรงดันกลางประเภทอื่นๆ ที่ใช้กันในท้องตลาด

สาย SAC เปรียบเทียบกับ สายเปลือย (Bare Conductor)

สายเปลือย (เช่น สาย AAC, ACSR) เป็นสายไฟที่ไม่มีฉนวนหุ้มใดๆ มีราคาถูกและระบายความร้อนได้ดีที่สุด แต่ข้อเสียคืออันตรายมาก หากมีสิ่งกีดขวางมาสัมผัสจะเกิดการลัดวงจรทันที ในขณะที่สาย SAC มีฉนวนหุ้มป้องกัน แม้ราคาจะสูงกว่าสายเปลือย แต่ความคุ้มค่าในแง่ของการลดปัญหาไฟฟ้าขัดข้อง (System Reliability) และค่าบำรุงรักษา (Maintenance cost) นั้นสูงกว่ามาก

สาย SAC เปรียบเทียบกับ สาย PIC (Partially Insulated Cable)

บางครั้งหลายคนอาจสับสนระหว่างสาย SAC กับสาย PIC เนื่องจากเป็นสายแบบมีฉนวนหุ้มบางส่วนเหมือนกัน แต่ข้อแตกต่างหลักอยู่ที่ระบบการติดตั้งและโครงสร้างชั้นฉนวนสาย SAC จะมีความหนาของฉนวนที่ออกแบบมาโดยเฉพาะสำหรับการรักษาระยะห่างด้วยอุปกรณ์ Spacer (Space Aerial Cable System) และมีชั้น Conductor Shield เพื่อเกลี่ยสนามไฟฟ้า ซึ่งสาย PIC ทั่วไปอาจจะไม่มีโครงสร้างที่ซับซ้อนเท่า ทำให้สาย SAC รองรับความเสถียรของระบบแรงดันไฟได้ดีกว่าในพื้นที่ที่มีความเสี่ยงสูง

การนำสาย SAC ไปติดตั้งและประยุกต์ใช้งาน

การประยุกต์ใช้งานสาย SAC ต้องอาศัยความรู้ความเข้าใจด้านวิศวกรรมไฟฟ้า เพื่อให้ระบบจำหน่ายไฟฟ้าทำงานได้อย่างปลอดภัยและมีประสิทธิภาพสูงสุด

ลักษณะงานที่เหมาะสมกับสาย SAC

การเดินสาย SAC เหมาะอย่างยิ่งสำหรับโครงการที่ต้องการความเสถียรของระบบไฟฟ้าสูง พื้นที่ที่เหมาะสมได้แก่

• พื้นที่ที่มีต้นไม้หนาแน่น เช่น เขตอุทยาน พื้นที่ป่าสงวน หรือถนนที่มีต้นไม้ใหญ่สองข้างทาง เพื่อป้องกันกิ่งไม้พาดสายไฟ
• พื้นที่ชุมชนเมือง บริเวณที่มีความหนาแน่นของอาคารบ้านเรือน ซึ่งมีพื้นที่ในการรักษาระยะห่าง (Right of way) จำกัด การใช้ระบบ Spacer Cable ร่วมกับสาย SAC จะช่วยประหยัดพื้นที่บนอากาศได้ดี
• นิคมอุตสาหกรรม โรงงานที่ต้องการระบบไฟฟ้าที่เสถียร ห้ามมีเหตุไฟกระพริบหรือไฟดับบ่อยจากอุบัติเหตุภายนอก

ข้อควรระวังในการติดตั้งสาย SAC

แม้สาย SAC จะมีฉนวนหุ้ม แต่ตามมาตรฐานความปลอดภัยทางไฟฟ้าสาย SAC คือ สายไฟที่ถือว่าเป็น “สายเปลือยที่มีฉนวนหุ้มเพื่อลดความผิดพร่อง” (Partially Insulated) ไม่ใช่สายไฟที่หุ้มฉนวนมิดชิด ดังนั้น ห้ามผู้ปฏิบัติงานหรือบุคคลทั่วไปสัมผัสสายไฟโดยตรงในขณะที่มีการจ่ายกระแสไฟฟ้าเด็ดขาด การปฏิบัติงานต้องใช้เครื่องมือฉนวนและสวมใส่อุปกรณ์ป้องกัน (PPE) สำหรับไฟฟ้าแรงสูงเสมอ และต้องรักษาระยะห่างตามมาตรฐานของการไฟฟ้า (MEA/PEA) อย่างเคร่งครัด

เลือกซื้อสาย SAC อย่างไร ให้ได้มาตรฐานความปลอดภัยสูงสุด

การเลือกซื้อวัสดุอุปกรณ์สำหรับระบบแรงดันกลาง เป็นเรื่องที่ต้องพิจารณาอย่างถี่ถ้วน โดยอาศัยความเชี่ยวชาญและการอ้างอิงมาตรฐานที่น่าเชื่อถือ เพื่อให้แน่ใจว่าระบบไฟฟ้าของโครงการจะมีความปลอดภัยสูงสุด และคุ้มค่าต่อการลงทุนในระยะยาว

มาตรฐาน มอก. และการทดสอบที่สำคัญ

สิ่งแรกที่ต้องพิจารณาเมื่อจัดซื้อสาย SAC คือต้องตรวจสอบว่าผลิตภัณฑ์นั้นผ่านการรับรองมาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.) อย่างถูกต้องหรือไม่ โดยเฉพาะมาตรฐาน มอก. 293-2541 ซึ่งควบคุมเรื่องสายไฟฟ้าอลูมิเนียมหุ้มด้วยฉนวนครอสลิงก์พอลิเอทิลีนโดยตรง แม้ว่าผู้รับเหมาหรือผู้ใช้งานทั่วไปอาจจะคุ้นเคยกับการตรวจสอบมาตรฐานสายไฟบ้านเป็นอย่างดี แต่สำหรับการเลือกใช้สายไฟแรงดันกลางนั้น ต้องอาศัยการตรวจสอบเอกสารรับรองผลการทดสอบ (Test Report) จากหน่วยงานที่ได้รับการยอมรับระดับสากลอย่างละเอียด ทั้งด้านการทนแรงดันไฟฟ้า การทนต่อความร้อนสูง และการทดสอบแรงดึงทางกลของตัวนำอลูมิเนียม

เลือกใช้สาย SAC คุณภาพสูงจากผู้ผลิตที่เชื่อถือได้

การเลือกพาร์ทเนอร์และผู้ผลิตสายไฟที่มีประสบการณ์เฉพาะทางคือหลักประกันความสำเร็จของโครงการ ในฐานะโรงงานผลิตสายไฟ ชั้นนำระดับประเทศที่ได้รับความไว้วางใจมาอย่างยาวนาน Fuhrer Wire มุ่งมั่นผลิตและควบคุมคุณภาพสาย SAC ด้วยเทคโนโลยีและเครื่องจักรที่ทันสมัย ทุกกระบวนการผลิตผ่านการตรวจสอบคุณภาพ (QC) อย่างเข้มงวดตามมาตรฐานสากล ทำให้วิศวกรและผู้ประกอบการมั่นใจได้ว่าสาย SAC ทุกม้วนจากโรงงานมีความทนทาน ปลอดภัย และมีอายุการใช้งานที่ยาวนาน ช่วยลดต้นทุนในการบำรุงรักษาระบบโครงข่ายไฟฟ้าในอนาคตได้อย่างแท้จริง

คำถามที่พบบ่อยเกี่ยวกับสาย SAC

สาย SAC คืออะไร และใช้กับแรงดันไฟฟ้าเท่าไหร่?

สาย SAC (Space Aerial Cable) คือสายไฟฟ้าอลูมิเนียมหุ้มด้วยฉนวนครอสลิงก์พอลิเอทิลีน (XLPE) แบบกึ่งฉนวน ออกแบบมาเพื่อใช้งานกับระบบจำหน่ายไฟฟ้าแรงดันกลาง (Medium Voltage) โดยทั่วไปรองรับระดับแรงดันไฟฟ้าที่ 12 kV, 24 kV และ 36 kV

ทำไมถึงต้องเรียกว่า Space Aerial Cable

คำว่า SAC คือ ชื่อที่บ่งบอกถึงลักษณะการติดตั้ง เพราะสายไฟประเภทนี้ต้องติดตั้งบนอากาศ (Aerial) ร่วมกับอุปกรณ์ที่เรียกว่า สเปเซอร์ (Spacer) ซึ่งทำหน้าที่รองรับและรักษาระยะห่าง (Space) ระหว่างสายไฟแต่ละเฟสให้มีความสม่ำเสมอและปลอดภัย

สาย SAC สัมผัสได้ไหม ปลอดภัยหรือเปล่า

ไม่ควรสัมผัสโดยตรงขณะที่มีกระแสไฟฟ้าไหลผ่าน แม้สาย SAC จะมีฉนวนหุ้ม แต่ถือเป็นสายแบบ Partially Insulated ซึ่งฉนวนถูกออกแบบมาเพื่อป้องกันการลัดวงจรชั่วคราวจากกิ่งไม้หรือสัตว์เท่านั้น ไม่ได้ออกแบบมาให้กันไฟดูดจากการสัมผัสของมนุษย์โดยตรง

สาย SAC เหมาะกับการติดตั้งในพื้นที่แบบไหน

สาย SAC เหมาะสมอย่างยิ่งสำหรับพื้นที่ที่มีต้นไม้หนาแน่น พื้นที่อุทยาน พื้นที่ชุมชนเมืองที่มีพื้นที่จำกัด รวมถึงนิคมอุตสาหกรรมและโรงงานที่ต้องการระบบไฟฟ้าที่เสถียรภาพสูงและลดความเสี่ยงจากการเกิดไฟฟ้าลัดวงจรจากปัจจัยภายนอก

สรุปบทความ

การเลือกใช้สาย SAC ที่ได้มาตรฐานถือเป็นหัวใจสำคัญในการสร้างความมั่นคงให้กับระบบไฟฟ้าแรงดันกลาง ทั้งในด้านประสิทธิภาพและความปลอดภัยสูงสุด สำหรับผู้ประกอบการท่านใด หรือวิศวกรโครงการที่กำลังมองหาสายไฟฟ้าและคุณภาพสูง Fuhrer พร้อมให้บริการ ให้คำปรึกษา และส่งมอบผลิตภัณฑ์สายไฟฟ้าที่ตอบโจทย์ทุกการใช้งาน ด้วยความไว้วางใจจากทั้งหน่วยงานภาครัฐและเอกชนชั้นนำทั่วประเทศ มั่นใจได้เลยว่าทุกม้วนสายไฟจากเราจะช่วยยกระดับความปลอดภัยและขับเคลื่อนธุรกิจของคุณให้ก้าวไปข้างหน้าได้อย่างไม่มีสะดุด
