สายไฟ NYY,NYY-G คืออะไร มีกี่ประเภท เจาะลึกครบทุกเรื่องที่ต้องรู้

เมื่อพูดถึงการวางระบบไฟฟ้าสำหรับโครงการที่ต้องการความทนทานและเสถียรภาพสูงสุด ชื่อของสาย NYY,NYY-G มักจะเป็นตัวเลือกแรกๆ ที่วิศวกรและช่างไฟฟ้ามืออาชีพนึกถึงเสมอ ด้วยคุณสมบัติที่ออกแบบมาเพื่อความแข็งแกร่งเป็นพิเศษ ทำให้สามารถใช้งานได้หลากหลาย โดยเฉพาะการนำสาย NYY,NYY-G ใช้เดินฝังดินได้โดยตรง ซึ่งเป็นจุดเด่นสำคัญ ชื่อ NYY,NYY-G นั้นมาจากมาตรฐาน VDE ของเยอรมนี วันนี้ Fuhrer ในฐานะผู้ผลิตและจัดจำหน่ายสายไฟฟ้าคุณภาพสูงที่ได้รับความไว้วางใจมาอย่างยาวนาน จะพาไปเจาะลึกทุกแง่มุมของสายไฟ NYY,NYY-G ชนิดนี้

สายไฟ NYY,NYY-G คืออะไร

สายไฟ NYY,NYY-G คือ สายไฟฟ้าหุ้มฉนวนและเปลือกนอกด้วย PVC (Polyvinyl Chloride) ชนิดทนทานพิเศษ โดยมีโครงสร้างภายในเป็นตัวนำทองแดง สามารถทนแรงดันไฟฟ้าได้ที่ 450/750 โวลต์ และทนอุณหภูมิได้สูงสุด 70 องศาเซลเซียส จุดเด่นที่ทำให้ สาย NYY,NYY-G ได้รับความนิยมอย่างสูงคือโครงสร้างเปลือกสองชั้นที่หนาและแข็งแรงเป็นพิเศษ ทำให้ทนทานต่อสภาพแวดล้อม การกดทับ และความชื้นได้ดีเยี่ยม จึงเป็นสายไฟที่เหมาะสมที่สุดสำหรับงานติดตั้งที่ต้องการความทนทานสูง เช่น งานเดินสายไฟฝังดิน เพราะสาย NYY,NYY-G ใช้เดินฝังดินได้โดยตรง

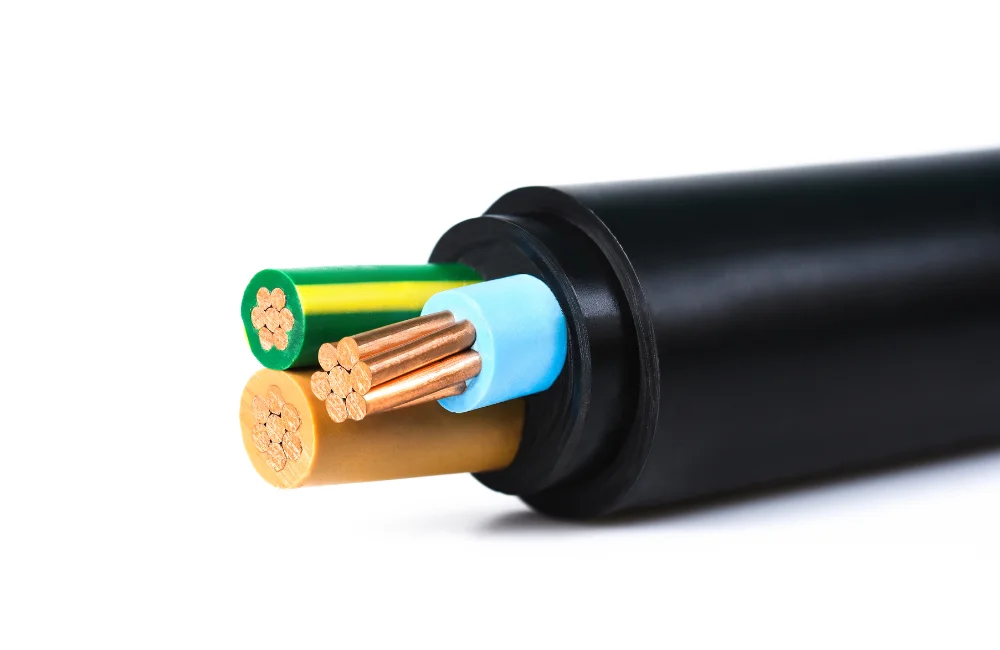

โครงสร้างและคุณสมบัติเด่นของสาย NYY,NYY-G ที่ควรรู้

ความแข็งแกร่งทนทานของ สาย NYY,NYY-G ไม่ได้เกิดขึ้นโดยบังเอิญ แต่มาจากโครงสร้างที่ถูกออกแบบมาอย่างพิถีพิถันเพื่อการใช้งานหนักโดยเฉพาะ ซึ่งประกอบด้วยส่วนสำคัญที่ทำงานร่วมกันได้อย่างลงตัว โครงสร้างของ สายไฟ NYY,NYY-G ประกอบด้วย 4 ส่วนหลักที่ทำให้สายมีความแข็งแรงและปลอดภัยสูงสุด ดังนี้

ตัวนำไฟฟ้า (Conductor)

หัวใจหลักของการส่งผ่านพลังงานไฟฟ้า ทำจากทองแดงที่มีความบริสุทธิ์สูงและนำไฟฟ้าได้ดีเยี่ยม โดยมีทั้งรูปแบบตัวนำแกนเดี่ยว (Solid) สำหรับสายขนาดเล็กที่ต้องการความแข็งแรงในการติดตั้งแบบถาวร และตัวนำตีเกลียว (Stranded) สำหรับสายขนาดใหญ่ขึ้น ซึ่งช่วยเพิ่มความยืดหยุ่นในการดัดโค้งระหว่างการติดตั้ง และทนต่อแรงสั่นสะเทือนได้ดีกว่า

ฉนวน (Insulation)

ชั้นป้องกันด่านแรกที่หุ้มตัวนำทองแดงแต่ละแกน ทำจากพอลิไวนิลคลอไรด์ (PVC) คุณภาพสูง มีคุณสมบัติเป็นฉนวนไฟฟ้าที่ดีเยี่ยม สามารถทนต่อแรงดันไฟฟ้าตามพิกัดได้โดยไม่เกิดการรั่วไหล ที่สำคัญคือมีคุณสมบัติไม่ลามไฟ (Flame Retardant) ช่วยจำกัดความเสียหายในกรณีเกิดเหตุเพลิงไหม้ โดยฉนวนจะถูกกำกับด้วยสีที่แตกต่างกันตามมาตรฐานสายไฟ เพื่อให้ง่ายต่อการระบุเฟส (L), สายนิวทรัล (N), และสายดิน (G) ในระหว่างการติดตั้งสาย NYY,NYY-G ซึ่งเป็นปัจจัยสำคัญด้านความปลอดภัย

เปลือกใน (Inner Sheath)

ในสาย NYY,NYY-G แบบหลายแกน จะมีเปลือก PVC อีกชั้นหนึ่งอยู่ด้านใน ทำหน้าที่สำคัญสองประการ คือ (1) หุ้มรวบสายไฟที่มีฉนวนหุ้มทุกแกนเข้าไว้ด้วยกันให้เป็นรูปทรงกลมที่สมบูรณ์ ซึ่งช่วยให้การรับแรงกดทับจากภายนอกกระจายตัวอย่างสม่ำเสมอ และ (2) ทำหน้าที่เป็นชั้นป้องกันเชิงกลอีกชั้นหนึ่ง ป้องกันไม่ให้ฉนวนของสายแต่ละแกนได้รับความเสียหายโดยตรง

เปลือกนอก (Outer Sheath)

เกราะป้องกันชั้นนอกสุดและเป็นส่วนที่สำคัญที่สุดที่ทำให้สายไฟ NYY,NYY-G มีความทนทานเป็นพิเศษ ผลิตจาก PVC เกรดพิเศษที่มีความหนาและเหนียวกว่าสายไฟทั่วไปอย่างเห็นได้ชัด โดยเปลือกสีดำนี้ถูกผสมสารป้องกันรังสีอัลตราไวโอเลต (UV Stabilizer) ทำให้ทนทานต่อแสงแดดโดยตรงโดยไม่เปราะแตกง่ายเมื่อติดตั้งในที่โล่ง นอกจากนี้ยังถูกออกแบบมาให้ทนต่อการขูดขีด, แรงกระแทก, ความชื้น และการกัดกร่อนจากสารเคมีในดิน จึงเป็นเหตุผลหลักที่ทำให้สาย NYY ใช้เดินฝังดินได้โดยตรง อย่างปลอดภัย

คุณสมบัติที่ทำให้สาย NYY,NYY-G แตกต่าง

จากโครงสร้างดังกล่าว ส่งผลให้สาย NYY,NYY-G มีคุณสมบัติเด่นที่เหนือกว่าสายไฟทั่วไปหลายประการ

• ทนทานต่อสภาพแวดล้อม ด้วยเปลือกนอกที่หนาเป็นพิเศษ ทำให้ทนต่อสภาพอากาศที่เลวร้าย แสงแดด และฝนได้ดี
• ทนต่อแรงกระแทกและการกดทับ สามารถรองรับแรงกดทับจากการฝังดินได้โดยตรง ทำให้การเป็น NYY ใช้เดินฝังดินได้โดยตรง เป็นคุณสมบัติที่โดดเด่นที่สุด
• ป้องกันความชื้นและการกัดกร่อน โครงสร้างเปลือก 2 ชั้นช่วยป้องกันไม่ให้น้ำหรือความชื้นซึมเข้าไปถึงตัวนำไฟฟ้าได้อย่างมีประสิทธิภาพ
• ความปลอดภัยสูง เป็นสายไฟฟ้าที่ผ่านมาตรฐานอุตสาหกรรม มอก. 11 เล่ม 101-2559 ทำให้มั่นใจได้ในคุณภาพและความปลอดภัยในการใช้งาน

ประเภทของสายไฟ NYY,NYY-G

เพื่อตอบสนองความต้องการของระบบไฟฟ้าที่แตกต่างกันสาย NYY,NYY-G ถูกผลิตขึ้นมาหลายประเภท โดยสามารถแบ่งตามจำนวนแกนและการมีสายดิน เพื่อให้ผู้ใช้งานเลือกได้อย่างเหมาะสมและปลอดภัยที่สุด

สาย NYY แบบ 1 แกน

เป็นสายไฟ NYY ที่มีตัวนำไฟฟ้าเพียงแกนเดียว เหมาะสำหรับใช้งานในระบบไฟฟ้า 1 เฟส หรือใช้เป็นสายต่อลงดิน (Ground) ในบางกรณี มักนิยมใช้เดินในท่อร้อยสายไฟเพื่อเพิ่มการป้องกันทางกายภาพ โดยเฉพาะในการติดตั้งในอาคารหรือโรงงาน

สาย NYY แบบมีหลายแกน

เป็นสาย NYY ที่มีตัวนำตั้งแต่ 2 แกนขึ้นไป เหมาะสำหรับระบบไฟฟ้าที่ซับซ้อนขึ้น เช่น ระบบ 1 เฟส ที่มีสายนิวทรัล (N) หรือระบบไฟฟ้า 3 เฟส โดยจะไม่มีสายดิน (Ground) รวมอยู่ด้วย เหมาะกับงานที่ระบบมีการเดินสายดินแยกต่างหาก

สาย NYY-G แบบมีหลายแกน มีสายดิน

นี่คือประเภทที่ได้รับความนิยมใช้งานมากที่สุด คำว่า “-G” ย่อมาจาก Ground หมายถึงสาย NYY ประเภทนี้จะมีสายดิน (มักเป็นสีเขียวแถบเหลือง) รวมอยู่ด้วย ทำให้สะดวกและปลอดภัยในการติดตั้งสำหรับระบบไฟฟ้าที่ต้องการต่อสายไฟลงดิน เช่น ระบบไฟฟ้า 3 เฟส 4 สาย ที่ใช้ในโรงงานอุตสาหกรรม อาคารขนาดใหญ่ หรือบ้านพักอาศัย

การใช้งานสายไฟ NYY,NYY-G ที่ถูกต้องและปลอดภัย

ด้วยคุณสมบัติที่หลากหลาย ทำให้สาย NYY,NYY-G สามารถนำไปประยุกต์ใช้งานได้หลายรูปแบบ ซึ่งการเลือกวิธีการติดตั้งที่ถูกต้องจะช่วยยืดอายุการใช้งานและรับประกันความปลอดภัยของระบบไฟฟ้า

• การเดินสายฝังดินโดยตรง เป็นวิธีการติดตั้งที่นิยมที่สุดสำหรับสายไฟ NYY,NYY-G เนื่องจากคุณสมบัติที่ทนทาน ทำให้สามารถขุดร่องและวางสายลงไปในดินได้เลยโดยไม่จำเป็นต้องร้อยท่อ ซึ่งช่วยประหยัดค่าใช้จ่ายและเวลาในการติดตั้ง
• การร้อยท่อฝังดินหรือฝังในผนังคอนกรีต สำหรับพื้นที่ที่มีความเสี่ยงสูงต่อการกระทบกระเทือนทางกายภาพ เช่น ใต้ถนน หรือพื้นที่ก่อสร้างการร้อยสาย NYY,NYY-G ในท่อโลหะหรือท่อ PVC สำหรับงานไฟฟ้า จะช่วยเพิ่มชั้นการป้องกันให้แข็งแรงยิ่งขึ้น
• การเดินสายในอากาศ สามารถใช้เดินลอยในอากาศได้ โดยต้องมีการยึดจับสายกับผนังหรือโครงสร้างด้วยอุปกรณ์ที่เหมาะสม (Cable Gland หรือ เข็มขัดรัดสาย)
• การเดินบนรางเคเบิล (Cable Tray) เป็นวิธีการติดตั้งที่พบได้บ่อยในโรงงานอุตสาหกรรมหรืออาคารขนาดใหญ่ ช่วยให้การจัดระเบียบสายไฟทำได้ง่าย และสะดวกต่อการบำรุงรักษาในอนาคต

ข้อควรรู้และข้อควรระวังในการติดตั้งสาย NYY,NYY-G

เพื่อให้การใช้งานสาย NYY,NYY-G เป็นไปอย่างเต็มประสิทธิภาพและปลอดภัยสูงสุด มีข้อควรพิจารณาที่สำคัญดังนี้

• เลือกขนาดสายไฟให้เหมาะสม ควรเลือกขนาดพื้นที่หน้าตัดของตัวนำ (ตารางมิลลิเมตร) ให้สอดคล้องกับปริมาณกระแสไฟฟ้าที่ต้องใช้งาน เพื่อป้องกันปัญหาสายร้อนเกินไปจนเกิดอันตราย
• ติดตั้งโดยผู้เชี่ยวชาญ การติดตั้งระบบไฟฟ้า โดยเฉพาะงานที่เกี่ยวข้องกับการฝังดิน ควรดำเนินการโดยช่างไฟฟ้าที่มีความรู้ความชำนาญ
• ตรวจสอบมาตรฐาน มอก. ก่อนตัดสินใจซื้อ ควรตรวจสอบให้แน่ใจว่าสายไฟ NYY,NYY-G นั้นผ่านมาตรฐานผลิตภัณฑ์อุตสาหกรรม มอก. 11 เล่ม 101-2553 เพื่อรับประกันคุณภาพ
• หลีกเลี่ยงพื้นที่เสี่ยง ไม่ควรติดตั้งสายในพื้นที่ที่มีการสั่นสะเทือนรุนแรงตลอดเวลา หรือบริเวณที่สัมผัสกับสารเคมีที่มีฤทธิ์กัดกร่อนรุนแรงโดยไม่มีการป้องกันเพิ่มเติม

คำถามที่พบบ่อยเกี่ยวกับสาย NYY,NYY-G

ทำไมสาย NYY และ NYY-G ถึงเป็นสายไฟเพียงไม่กี่ชนิดที่มาตรฐานอนุญาตให้ฝังดินได้โดยตรงโดยไม่ต้องร้อยท่อ

เหตุผลหลักอยู่ที่ “ความหนาและคุณสมบัติของเปลือกนอก” ตามมาตรฐาน มอก. 11-2553 เปลือกนอกของ สาย NYY จะต้องมีความหนามากพอที่จะรับแรงกระแทกเชิงกลจากภายนอกได้โดยที่ฉนวนภายในไม่เสียหาย โครงสร้างแบบเปลือกสองชั้นช่วยกระจายแรงกดทับจากการฝังดินและการทรุดตัวของชั้นดินได้ดีเยี่ยม คุณสมบัตินี้ทำให้ NYY ใช้เดินฝังดินได้โดยตรง ได้อย่างปลอดภัย ซึ่งแตกต่างจากสายชนิดอื่นที่หากโดนหินคมหรือแรงกดทับเพียงเล็กน้อยก็อาจทำให้ฉนวนทะลุและเกิดกระแสไฟฟ้ารั่วไหลลงดิน (Earth Fault) ได้ทันที

สาย NYY ต่างจากสาย VCT อย่างไร

สาย NYY และสาย VCT แม้จะหุ้มด้วย PVC เหมือนกัน แต่มีโครงสร้างและการใช้งานที่ต่างกันอย่างชัดเจน

• โครงสร้าง สาย NYY มีเปลือก 2 ชั้นและมีความแข็งแรงทนทานสูง ไม่มีความยืดหยุ่นมากนัก ส่วนสาย VCT มีเปลือกชั้นเดียวและตัวนำเป็นทองแดงฝอยละเอียด ทำให้มีความอ่อนตัวและยืดหยุ่นสูงกว่ามาก
• การใช้งาน สาย NYY เหมาะสำหรับงานติดตั้งถาวร เช่น การเดินฝังดินหรือยึดติดกับผนัง ส่วนสาย VCT เหมาะสำหรับงานที่ต้องการการเคลื่อนย้ายบ่อยๆ เช่น สายสำหรับเครื่องจักร หรือสายปลั๊กพ่วง

สาย IEC 10 กับ NYY ต่างกันอย่างไร

ในทางเทคนิคและวิศวกรรมแล้ว สาย NYY และสาย IEC 10 (60227 IEC 10) คือสายไฟฟ้าชนิดเดียวกัน โดยความแตกต่างที่เกิดขึ้นเป็นเพียงเรื่องของ “ชื่อเรียก” ตามยุคสมัยและมาตรฐานที่ใช้อ้างอิง โดยคำว่า “NYY” เป็นชื่อเรียกตามมาตรฐาน VDE ของเยอรมนีที่วิศวกรไทยคุ้นเคยและนิยมใช้เรียกติดปากมาอย่างยาวนาน ส่วน “IEC 10” คือรหัสเรียกอย่างเป็นทางการตามมาตรฐาน มอก. 11-2553 (และ TIS 11 Part 101-2559) ที่ปรับปรุงให้สอดคล้องกับมาตรฐานสากล (IEC) ทั้งคู่มีโครงสร้างเป็นตัวนำทองแดง หุ้มฉนวน PVC และมีเปลือก PVC สองชั้น ทนแรงดัน 450/750 โวลต์ และมีคุณสมบัติที่โดดเด่นในการเป็น สายไฟ NYY ที่สามารถติดตั้งได้หลากหลาย ตั้งแต่การเดินสายทั่วไปจนถึงงานที่ต้องการความทนทานสูงอย่างการฝังดินโดยตรงครับ

สาย NYY และ NYY-G ต่างจากสาย THW อย่างไร และใช้แทนกันในงานฝังดินได้หรือไม่?

ความแตกต่างที่สำคัญที่สุดคือ “โครงสร้างชั้นป้องกัน” โดยสาย THW เป็นสายไฟฟ้าที่มีฉนวน PVC เพียงชั้นเดียว ออกแบบมาสำหรับการเดินในท่อร้อยสายไฟในที่แห้งเท่านั้น ไม่มีความทนทานต่อความชื้นหรือแรงกดทับเพียงพอที่จะสัมผัสกับดินหรือน้ำโดยตรง ในขณะที่ สาย NYY มีทั้งฉนวนและเปลือกหุ้มรวมถึง 3 ชั้น (Insulation, Inner Sheath, Outer Sheath) ซึ่งความหนาของเปลือกนอกนี้เองที่ทำให้ NYY ใช้เดินฝังดินได้โดยตรง โดยไม่ต้องร้อยท่อ การนำสาย THW ไปฝังดินแม้จะร้อยท่อก็ยังมีความเสี่ยงสูงหากมีน้ำขังในท่อ เพราะฉะนั้นจึงไม่ควรใช้แทนกันในงานฝังดินด้วยประการทั้งปวงเพื่อให้เป็นไปตามมาตรฐานความปลอดภัย

สาย NYY และ NYY-G ต่างจากสาย CV อย่างไร ในเมื่อสามารถฝังดินได้เหมือนกัน?

แม้ว่าทั้งคู่จะเป็นสายที่ถูกออกแบบมาให้ฝังดินได้ แต่มีความแตกต่างที่วัสดุฉนวนและการทนความร้อน สายไฟ NYY ใช้ฉนวน PVC ซึ่งทนอุณหภูมิใช้งานสูงสุดได้ 70 องศาเซลเซียส ส่วนสาย CV ใช้ฉนวน XLPE (Cross-linked Polyethylene) ที่ทนอุณหภูมิได้สูงถึง 90 องศาเซลเซียส ทำให้สาย CV นำกระแสได้มากกว่าในขนาดพื้นที่หน้าตัดที่เท่ากัน อย่างไรก็ตาม สาย NYY จะมีความอ่อนตัว (Flexibility) ของเปลือกนอกมากกว่าและทนทานต่อการขูดขีดเชิงกลได้ดีในสภาวะการติดตั้งทั่วไป ในขณะที่สาย CV จะมีความแข็งมากกว่าและมักใช้ในระบบไฟฟ้าแรงดันสูงหรือต้องการประสิทธิภาพการนำกระแสไฟฟ้าที่สูงกว่าปกติ

สรุปบทความ

จะเห็นได้ว่าสาย NYY,NYY-G คือสายไฟฟ้าที่มีความสำคัญอย่างยิ่งในงานวิศวกรรมไฟฟ้า ด้วยโครงสร้างที่แข็งแรงทนทานเป็นพิเศษ ทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับงานที่ต้องการความน่าเชื่อถือสูง โดยเฉพาะอย่างยิ่งการนำสาย NYY,NYY-G ใช้เดินฝังดินได้โดยตรง ซึ่งช่วยลดขั้นตอนและต้นทุนในการติดตั้ง การทำความเข้าใจประเภทและวิธีการใช้งานที่ถูกต้อง จะช่วยให้ระบบไฟฟ้าของคุณมีความปลอดภัยและมีอายุการใช้งานที่ยาวนาน
