การเลือกใช้สายไฟฟ้าให้เหมาะสมกับประเภทของงาน ถือเป็นหัวใจสำคัญอย่างยิ่งที่ช่วยป้องกันอันตรายและยืดอายุการใช้งานของระบบไฟฟ้าในระยะยาว วันนี้ Fuhrer ผู้ผลิตและจัดจำหน่ายสายไฟฟ้าคุณภาพสูง จะมาแนะนำให้ทุกคนได้รู้จักกับอุปกรณ์ชิ้นสำคัญเพื่อทำความเข้าใจว่าสายไฟอ่อนคืออะไร มีคุณสมบัติ โครงสร้าง และวิธีการนำไปปรับใช้อย่างไรให้ถูกต้อง ไม่ว่าจะเป็นงานไฟฟ้าภายในครัวเรือน งานประกอบตู้คอนโทรล หรือในระดับอุตสาหกรรม การมีความรู้พื้นฐานที่ถูกต้องจะช่วยให้การวางระบบไฟฟ้ามีประสิทธิภาพและเกิดความปลอดภัยสูงสุดต่อผู้ปฏิบัติงานและผู้ใช้งาน

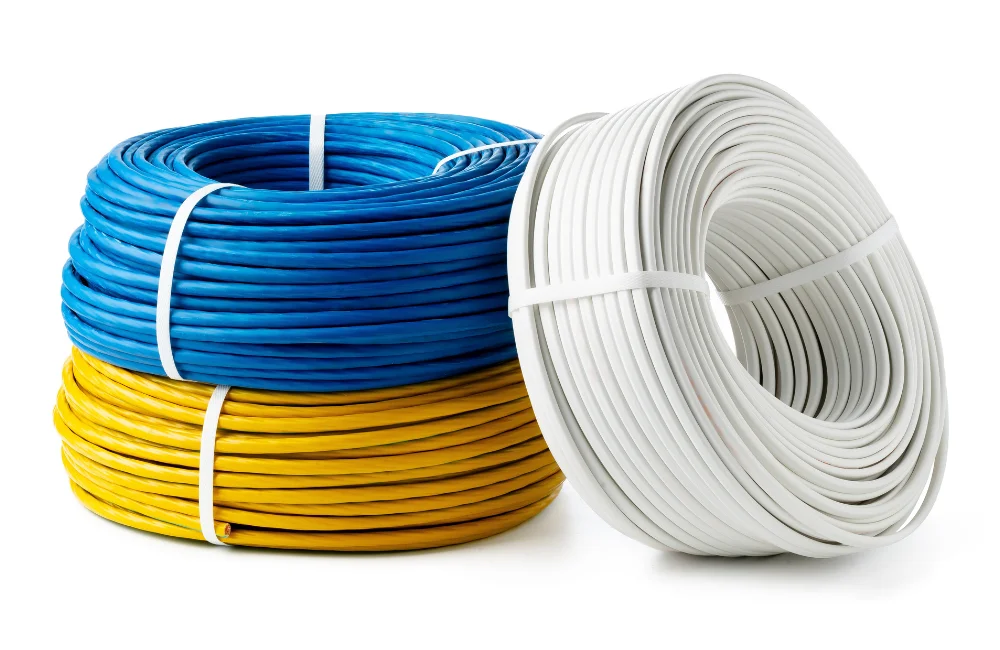

สายไฟอ่อน คืออะไร
สายไฟอ่อน คือ สายไฟฟ้าที่ถูกออกแบบมาให้มีคุณสมบัติยืดหยุ่นสูง โดยโครงสร้างภายในประกอบด้วยเส้นตัวนำทองแดงฝอยขนาดเล็กจำนวนมากนำมาถักหรือตีเกลียวรวมกันเป็นแกนเดียว ซึ่งแตกต่างจากสายแข็งที่เป็นทองแดงเส้นทึบ ด้วยลักษณะเฉพาะทางวิศวกรรมไฟฟ้านี้ ทำให้สายอ่อนสามารถดัดโค้งงอได้ดีโดยที่ตัวนำด้านในไม่หักเปราะหรือขาดง่าย จึงเป็นตัวเลือกที่เหมาะสมที่สุดสำหรับงานที่ต้องต่อเข้ากับเครื่องใช้ไฟฟ้า ปลั๊กพ่วง งานประกอบตู้คอนโทรล เครื่องจักร หรือการเดินสายในพื้นที่แคบที่ต้องการความยืดหยุ่นสูง เพื่อให้ระบบไฟฟ้าทำงานได้อย่างมีประสิทธิภาพและปลอดภัย
สายไฟอ่อน ต่างกับ สายไฟแข็ง อย่างไร
หลายคนมักสับสนระหว่างสายไฟสองประเภทนี้ การทำความเข้าใจความแตกต่าง จะช่วยให้สามารถเลือกใช้งานได้อย่างถูกต้องและปลอดภัยมากยิ่งขึ้น
ความแตกต่างด้านโครงสร้างและตัวนำทองแดง
โครงสร้างพื้นฐานของสายไฟอ่อน คือการรวมกลุ่มของทองแดงเส้นเล็ก (Stranded Wire) เพื่อเน้นความยืดหยุ่น ในขณะที่สายไฟแข็ง (Solid Wire) จะใช้ตัวนำทองแดงที่เป็นเส้นเดี่ยวขนาดใหญ่ หรือตีเกลียวด้วยเส้นทองแดงที่มีขนาดใหญ่กว่ามาก ทำให้สายไฟแข็งมีรูปทรงที่คงรูป ไม่โอนเอน ดัดงอได้ยากกว่าสายอ่อนอย่างเห็นได้ชัด
ความแตกต่างด้านการทนกระแสไฟฟ้าและการใช้งาน
เนื่องจากสายไฟแข็งมีตัวนำที่ใหญ่และเป็นก้อนเนื้อเดียวกัน จึงสามารถนำกระแสไฟฟ้าหลักที่มีปริมาณมากได้ดีเยี่ยม และระบายความร้อนได้ดี เหมาะสำหรับการเดินสายเมนเข้าอาคาร ส่วนความสามารถของสายไฟอ่อน คือการทนกระแสไฟในระดับที่เหมาะสมกับเครื่องใช้ไฟฟ้าหรืออุปกรณ์เฉพาะจุด แม้ตัวนำจะเป็นทองแดงฝอยที่ยอมให้กระแสไฟไหลผ่านพื้นผิวได้ดี แต่หากต้องรับโหลดหนักๆ อย่างต่อเนื่องเป็นระยะทางไกล สายไฟแข็งจะมีความเสถียรมากกว่า
ความแตกต่างด้านการติดตั้ง
ในแง่ของการปฏิบัติงานสายอ่อน สามารถร้อยผ่านท่อที่มีความคดเคี้ยว หรือเดินสายเข้ามุมตู้สวิตช์บอร์ดได้สะดวกรวดเร็ว ลดความเสี่ยงที่สายจะขาดใน แต่สายไฟอ่อนไม่เหมาะกับการเดินขึงในอากาศระยะไกล เพราะด้วยน้ำหนักและความอ่อนตัว จะทำให้สายเกิดอาการตกท้องช้าง ในทางกลับกัน สายไฟแข็งจะถูกใช้เดินร้อยท่อฝังผนัง ตีกิ๊บ หรือขึงบนอากาศ เพราะอยู่ทรงและทนทานต่อแรงดึงได้ดีกว่า
โครงสร้างและส่วนประกอบสำคัญของสายไฟอ่อน
เพื่อให้เข้าใจหลักการทำงานเชิงลึกว่าสายไฟอ่อนคืออะไร ต้องมองเข้าไปถึงส่วนประกอบที่อยู่ภายใน ซึ่งประกอบไปด้วย 3 ส่วนหลัก ได้แก่
- ตัวนำไฟฟ้า (Conductor) ทำหน้าที่ให้กระแสไฟฟ้าไหลผ่าน สำหรับ สายอ่อน จะใช้ทองแดงบริสุทธิ์เส้นฝอยตีเกลียวรวมกัน เพื่อให้เกิดความยืดหยุ่นสูงสุด
- ฉนวน (Insulation) วัสดุที่ห่อหุ้มตัวนำทองแดง ป้องกันไม่ให้กระแสไฟฟ้ารั่วไหลออกมาภายนอก ส่วนใหญ่ทำจากโพลีไวนิลคลอไรด์ (PVC) ซึ่งสามารถทนความร้อนได้ตามมาตรฐาน เช่น 70 องศาเซลเซียส หรือ 90 องศาเซลเซียส ขึ้นอยู่กับประเภทของสาย
- เปลือกนอก (Jacket) สายไฟอ่อนบางประเภทที่มีหลายคอร์ (หลายเส้นในสายเดียว) จะมีเปลือกนอกหุ้มทับฉนวนอีกชั้นหนึ่ง เพื่อป้องกันความชื้น แรงกระแทก และรอยขีดข่วนจากการใช้งาน
ประเภทของสายไฟอ่อนที่นิยมใช้ในปัจจุบัน
การรู้ว่าสายไฟอ่อนคืออะไร เป็นเพียงจุดเริ่มต้น เพราะในท้องตลาดมีสายไฟอ่อนหลายประเภท ซึ่งแต่ละประเภทก็ถูกออกแบบมาเพื่องานที่ต่างกัน ดังนี้
สายไฟ VFF
สายไฟ VFF หรือที่ช่างไฟมักเรียกว่าสายอ่อนคู่ หรือ สายอ่อนแบน เป็นสายที่มีตัวนำทองแดงฝอยหุ้มด้วยฉนวน PVC สองเส้นติดกัน
- การใช้งาน เหมาะสำหรับเครื่องใช้ไฟฟ้าขนาดเล็กในบ้าน เช่น พัดลม วิทยุ โคมไฟ ไม่เหมาะกับการนำไปเดินสายฝังผนังหรือใช้งานกลางแจ้ง
สายไฟ VSF / THW-f
สายไฟประเภทนี้เป็นสายอ่อนแบบเส้นเดี่ยว โครงสร้างประกอบด้วยทองแดงฝอยหุ้มด้วยฉนวน PVC หนึ่งชั้น
- การใช้งาน เป็นสายที่พบได้บ่อยในงานเดินสายภายในอุปกรณ์อิเล็กทรอนิกส์ ตู้คอนโทรล (Control Panel) และวงจรย่อยต่างๆ เพราะสามารถดัดโค้งไปตามช่องว่างแคบๆ ได้ดี
สายไฟ VCT
สายไฟอ่อนคือทางเลือกที่ดีสำหรับงานหนักเมื่อมาในรูปแบบของสาย VCT สายชนิดนี้เป็นสายไฟอ่อนที่มีฉนวนและมีเปลือกนอกหุ้มอีกชั้น (มีตั้งแต่ 2 คอร์ขึ้นไป) ทนทานต่อแรงกระแทกและสภาพแวดล้อมได้ดีกว่า
- การใช้งาน นิยมใช้ต่อเข้ากับเครื่องจักร มอเตอร์ หรือทำเป็นปลั๊กพ่วงสนาม เพราะทนทานต่อการเหยียบย่ำและการสั่นสะเทือน

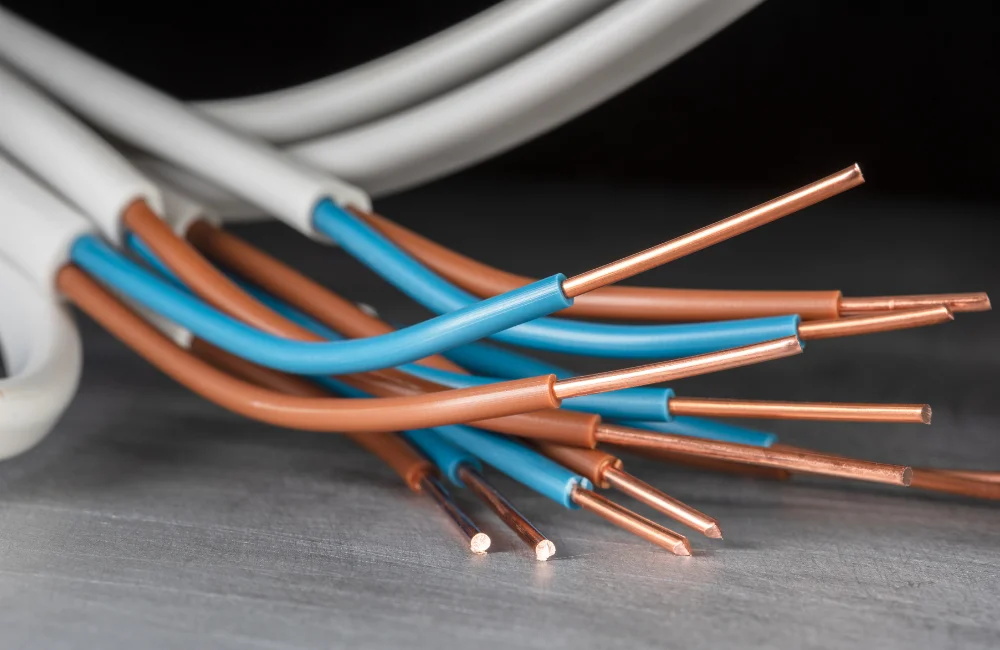

ข้อดีและข้อจำกัดของสายไฟอ่อนที่คุณต้องรู้
การทำความเข้าใจทั้งข้อดีและข้อจำกัดของสายไฟแต่ละประเภท จะช่วยให้ผู้ปฏิบัติงานและผู้ใช้งานสามารถประเมินความเสี่ยง รวมถึงเลือกใช้วัสดุในการติดตั้งระบบไฟฟ้าได้อย่างปลอดภัยและมีประสิทธิภาพสูงสุด
ข้อดีที่ทำให้สายไฟอ่อนตอบจทย์งานไฟฟ้า
- ความยืดหยุ่นสูง เป็นจุดเด่นที่สุด เพราะสายไฟอ่อนคือสายที่ออกแบบมาเพื่อลดความตึงเครียดของตัวนำ ทำให้การโค้งงอหรือดัดสายตามมุมต่างๆ ไม่ส่งผลให้เส้นทองแดงด้านในหักเปราะหรือฉีกขาด
- ทนทานต่อการสั่นสะเทือน ในโรงงานอุตสาหกรรมที่มีเครื่องจักรทำงานตลอดเวลา สายอ่อนจะทนต่อแรงสั่นสะเทือนได้ดีกว่าสายแข็ง ซึ่งหากใช้สายแข็งในจุดที่มีการสั่นไหวบ่อย อาจทำให้จุดเชื่อมต่อหลุดหลวมและเกิดอันตรายได้ง่าย
ข้อจำกัดและข้อควรระวังในการติดตั้ง
- ปัญหาความร้อนสะสมบริเวณจุดต่อ เนื่องจากเป็นทองแดงฝอย หากช่างไฟปอกสายและพันเข้าหัวไม่แน่น จะทำให้เกิดความต้านทานสูงและเกิดความร้อนสะสมบริเวณจุดเชื่อมต่อ จึงควรใช้อุปกรณ์เสริมอย่างหางปลา (Terminal Lug) ในการเข้าหัวสายทุกครั้งเพื่อความปลอดภัย
- ข้อจำกัดในการเดินสาย ไม่ควรใช้สายอ่อนบางประเภท (เช่น VFF) นำไปเดินตีกิ๊บติดผนัง หรือเดินร้อยท่อฝังปูนแบบถาวร เพราะตัวฉนวนไม่ได้ถูกออกแบบมาให้ทนทานต่อแรงบีบอัด ความร้อนสะสมในท่อ หรือสภาพแวดล้อมที่ปิดทึบขนาดนั้น
วิธีเลือกซื้อสายไฟอ่อนให้ปลอดภัยและได้มาตรฐาน
เมื่อทราบแล้วว่าสายไฟอ่อนคืออะไร ขั้นตอนต่อไปคือการเลือกซื้อให้ปลอดภัย ซึ่งผู้บริโภคและช่างผู้รับเหมาควรพิจารณาปัจจัยต่อไปนี้อย่างเข้มงวด
การเลือกขนาดสายไฟ (พิกัดกระแสไฟฟ้า)
สายไฟทุกเส้นมีพิกัดการทนกระแสไฟที่จำกัด การเลือกขนาดพื้นที่หน้าตัด (Square Millimeter – Sq.mm.) ต้องสอดคล้องกับปริมาณการใช้ไฟฟ้าของอุปกรณ์นั้นๆ เช่น สายขนาด 0.5 หรือ 1.0 Sq.mm. เหมาะกับหลอดไฟหรืออุปกรณ์กินไฟน้อย ส่วนสายขนาด 1.5 หรือ 2.5 Sq.mm. ขึ้นไป จะรองรับกระแสไฟสำหรับปลั๊กพ่วงหรือเครื่องใช้ไฟฟ้าที่กินไฟมากขึ้นได้ การคำนวณโหลดให้ถูกต้องคือหัวใจของความปลอดภัย
การสังเกตมาตรฐาน มอก.
ความปลอดภัยต้องมาเป็นอันดับแรกเสมอ ควรเลือกใช้สายไฟที่ผ่านการรับรองและอ้างอิงตาม มาตรฐานสายไฟบ้าน หรือมาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.) ที่กระทรวงอุตสาหกรรมกำหนด การเลือกใช้สายไฟที่ไม่มีมาตรฐาน หรือสายไฟที่ไม่ได้ระบุข้อมูลบนเปลือกสายอย่างชัดเจน อาจเสี่ยงต่อการเกิดไฟฟ้าลัดวงจรและอัคคีภัยได้
คำถามที่พบบ่อยเกี่ยวกับสายไฟอ่อน
สายไฟอ่อน ใช้เดินลอยในอากาศ หรือตีกิ๊บติดผนังได้หรือไม่
ไม่แนะนำ เนื่องจากสายไฟอ่อนบางประเภทอย่าง VFF ไม่ทนทานต่อสภาพอากาศ แสงแดด และหากเดินลอยยาวๆ จะเกิดอาการตกท้องช้าง ส่วนการตีกิ๊บอาจทำให้ฉนวนเสียหายจากการถูกหนีบ ควรใช้สายไฟแข็งจำพวก VAF สำหรับงานตีกิ๊บจะเหมาะสมกว่า
จะรู้ได้อย่างไรว่าควรใช้ สายไฟอ่อน หรือ สายไฟแข็ง
หากเป็นงานเดินสายหลักเข้าตัวอาคาร เดินร้อยท่อ หรือตีกิ๊บติดผนังแบบถาวร ให้เลือกใช้ “สายไฟแข็ง” แต่หากเป็นการเดินสายเข้าตู้คอนโทรล เชื่อมต่อเครื่องจักร หรือทำปลั๊กพ่วงที่ต้องย้ายตำแหน่งและดัดโค้งบ่อย ให้เลือกใช้ “สายไฟอ่อน”
สายไฟอ่อน VCT สามารถนำไปฝังดินได้ไหม
สาย VCT เป็นสายไฟอ่อนที่มีฉนวนหนา 2 ชั้น ทนทานต่อความชื้นและการเสียดสี แต่ไม่แนะนำให้ฝังดินโดยตรง หากจำเป็นต้องฝังดิน ควรเดินร้อยท่อเพื่อป้องกันความเสียหาย หรือเปลี่ยนไปใช้สาย NYY ซึ่งออกแบบมาสำหรับการฝังดินโดยเฉพาะจะปลอดภัยที่สุด
ปัญหาที่พบบ่อยจากการต่อสายไฟอ่อนเข้าด้วยกันคืออะไร
ปัญหาหลักคือ “ทองแดงขาดร่วง” และ “จุดต่อหลวม” เนื่องจากสายไฟอ่อนประกอบด้วยทองแดงฝอยเส้นเล็ก หากพันสายไม่แน่นจะเกิดความต้านทานสูง ทำให้มีความร้อนสะสมและเสี่ยงต่อการเกิดประกายไฟ ควรใช้หางปลา (Terminal Lug) หรือสลิปต่อสายไฟในการเข้าหัวสายเสมอ

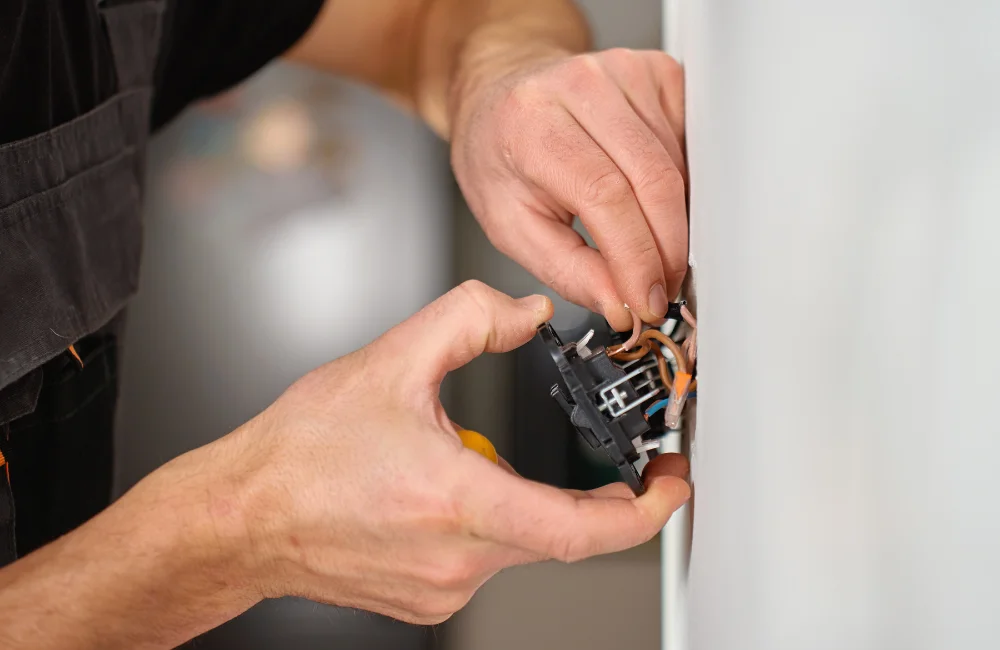

สรุปบทความ
จากเนื้อหาทั้งหมดคงทำให้ทุกท่านเข้าใจอย่างชัดเจนแล้วว่าสายไฟอ่อนคืออะไรและมีความสำคัญอย่างไรในงานไฟฟ้า สำหรับผู้ประกอบการท่านใดที่กำลังมองหาสายไฟฟ้าและคุณภาพสูง Fuhrer พร้อมให้บริการด้วยผลิตภัณฑ์ที่ครอบคลุมทุกการใช้งาน เราเป็น โรงงานผลิตสายไฟ ที่ผลิตสินค้าได้มาตรฐาน มอก. ด้วยความไว้วางใจจากทั้งหน่วยงานภาครัฐและเอกชนมายาวนาน เพื่อให้คุณมั่นใจได้ว่าระบบไฟฟ้าในโครงการของคุณจะมีความปลอดภัย แข็งแรงทนทาน และใช้งานได้อย่างเต็มประสิทธิภาพสูงสุด
